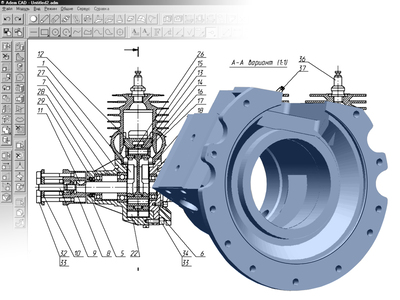

Модуль ADEM CAD (базовый модуль: ADEM Черчение Плоское проектирование, конструирование, выпуск КД, 2D моделирование, черчение, параметрическое проектирование, оформление спецификаций, редактирование сканированных чертежей), локальная лицензия

ADEM CAD – российская интегрированная CAD-система, предназначенная для автоматизации конструкторско-технологической подготовки производства

Объемное гибридное моделирование

Любые плоские и пространственные объекты ADEM могут быть использованы для построения объемных тел. Реализованы практически все известные методы построения объемных тел: смещение, движение, вращение, по сечениям, по сетке, слияние и др. Все построения отражаются в дереве, в которое можно вносить изменения с последующей регенерацией модели.

• Реализован обширный аппарат модифицирующих операций: скругление постоянным и переменным радиусом, создание фасок, булевы операции и множество их комбинаций.
• При редактировании или построении какого- либо профиля конструктор имеет доступ ко всем объектам пространства и к их проекциям на рабочую плоскость для привязок и ссылок.
• Модели из других систем, имеющие дефекты, могут быть автоматически или полуавтоматически исправлены средствами ADEM.
• В системе ADEM реализован аппарат прямого редактирования моделей без использования истории построения. Это играет важную роль при внесении изменений в импортированные модели или при внесении таких изменений, которые невозможно реализовать средствами редактирования дерева построений.
• Дополняют перечень возможностей уникальные процедуры проверки корректности геометрии и системы размеров, сравнения проектов, агрегатов и отдельных деталей, а также специальные инструменты предварительного анализа и модифицирования геометрии из условий технологичности.

Плоское  моделирование, черчение

Черчение в системе основывается на двух схемах:

•  классической, на базе примитивов (отрезок, кривая и т. п.);
•  с использованием связных контуров и булевых операций.

Получение чертежей от объемной модели

По объемной модели могут быть получены главные виды. Построение дополнительных видов, сечений, разрезов сводится к нанесению на поле чертежа стрелок видов и линий разрезов в обычном режиме плоского черчения.

Компьютерная обработка бумажных чертежей

Методика работы с бумажными чертежами сводится к сканированию их и сохранению в различных растровых форматах (BMP,TIFF, PCX, JPEG и т.п.) с использованием фильтров и встроенного растрового редактора для чистки мусора и удаления ненужной информации. Возможно проведение различных операций с выделенными частями изображения: перенос, поворот, копирование, зеркальное отражение, масштабирование.

Оформление конструкторской документации

Способы оформления документации едины как для начерченных в системе объектов, так и для импортированных извне или полученных в результате проецирования 3D модели. ADEM поддерживает ЕСКД, ANSI, ISO стандарты.

Основная часть стандартной графики содержится непосредственно в ядре системы. Типы линий, штриховки, текстовые шрифты, размерные линии, условные обозначения и др. настраиваются автоматически в зависимости от выбранного пользователем стандарта исполнения чертежей. Элементы крепежа, различные элементы схем и пр. выполнены в виде библиотек, которые входят в поставку системы по умолчанию.

Для создания спецификаций предусмотрен несложный механизм с автоматической сортировкой. Применение модуля ADEM PDM в значительной мере повышает степень автоматизации этого процесса.

Обмен данными и их восстановление

Наряду с обменом данных через стандартные форматы файлов (IGES, SAT, STEP и DXF) в системе предусмотрены прямые интерфейсы обмена с такими системами как Catia (v4 и v5), Inventor, ProE и SolidWorks.

Раскладка (Раскрой)

Подсистема предназначена для оптимального размещения элементов произвольной формы на прямоугольных листах. Возможно управление параметрами раскладки: приоритетом деталей, отступами от края, зазором между деталями, а также возможными вращениями деталей на листе и зеркальным отражением.

Результатом работы являются модели листов с разложенными на них деталями, списки и параметры раскроя. Эти данные являются исходными для технологической подготовки и программирования ЧПУ
