Модуль «Геометрическая оптика» расширяет возможности базовой платформы COMSOL Multiphysics®, добавляя инструменты трассировки оптических лучей в пренебрежении дифракцией для расчета оптически больших систем с размерами, значительно превышающими длину волны (сотни тысяч и миллионы длин волн).
Функциональные возможности модуля «Геометрическая оптика»:
- Анализ и управление интенсивностью и поляризацией пучков.

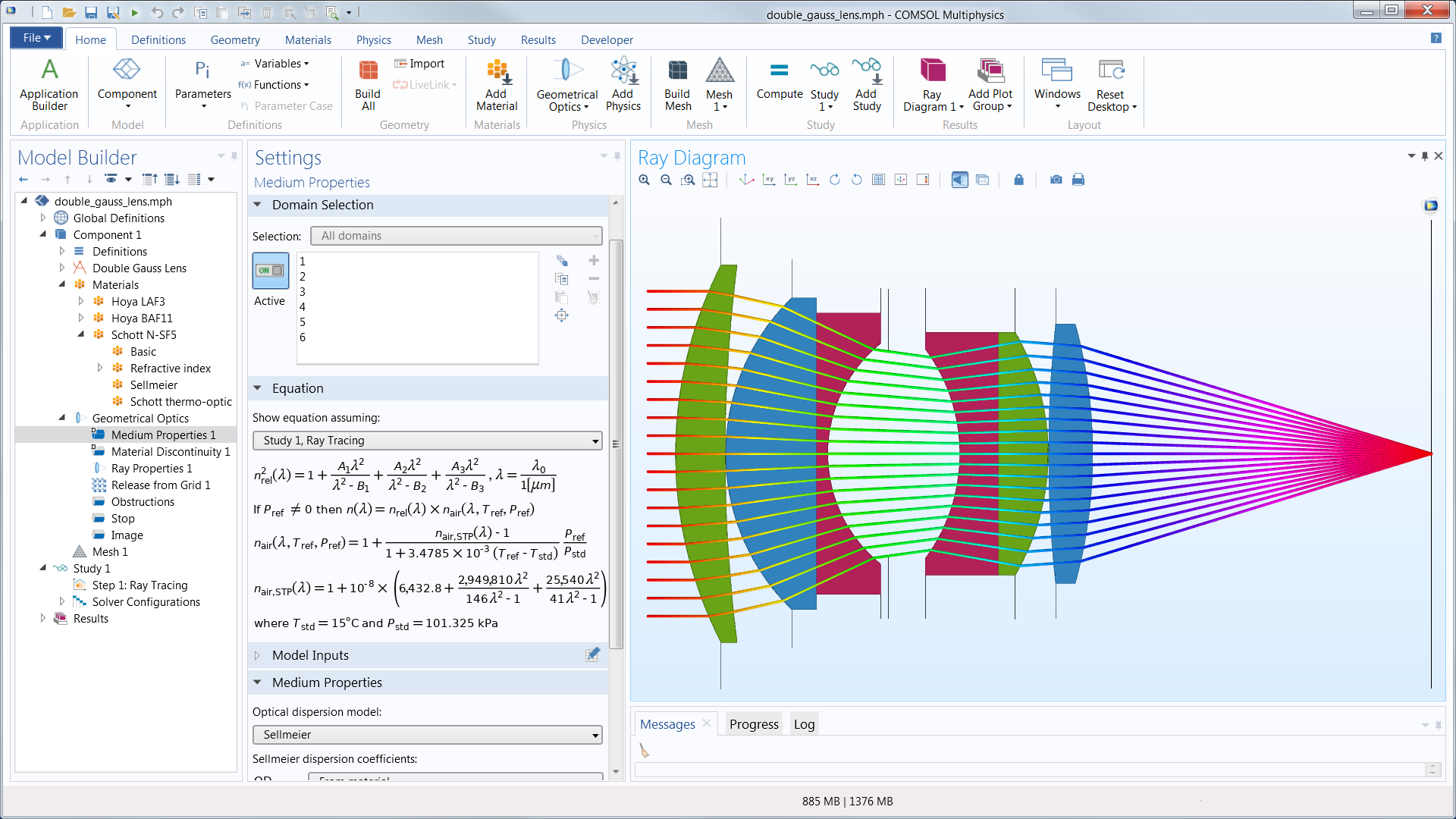

- Полный спектр моделей материалов, включая однородные, градиентные и дисперсионные среды.
- Широкий спектр функций для запуска лучей и контроля их взаимодействия с границами (отражение, преломление), в т.ч. запуск лучей на основе полноволновых расчетов.
- Мультифизические взаимосвязи для учёта тепловых и механических эффектов в оптических системах.

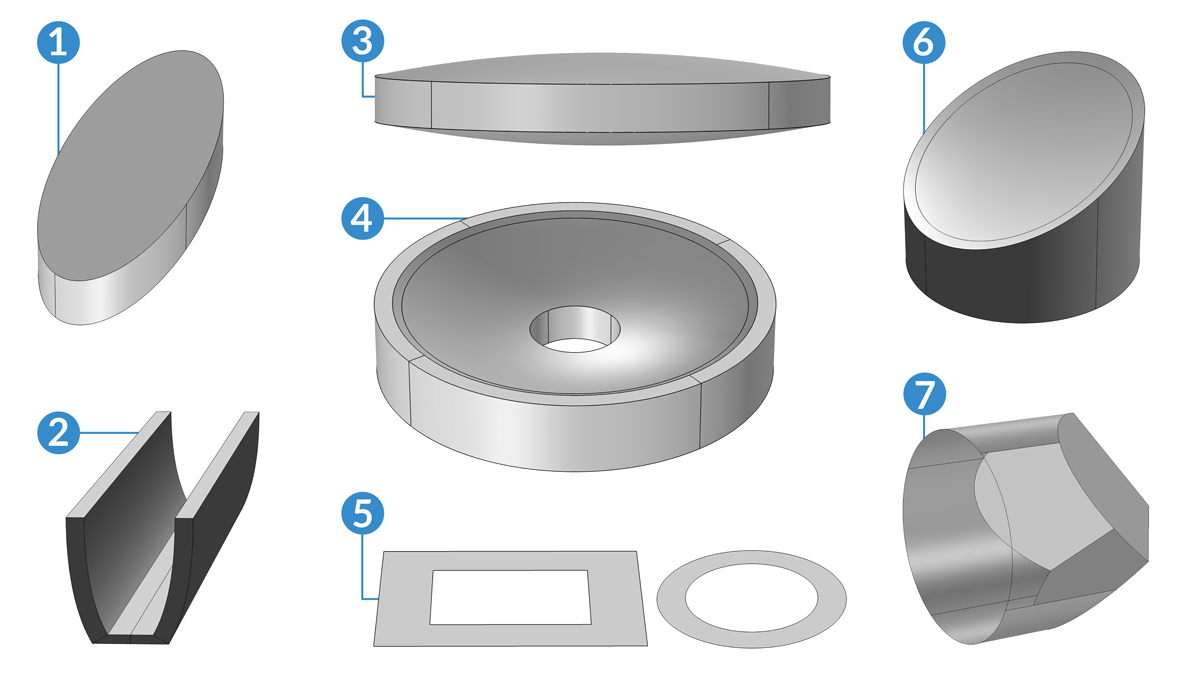

- Специализированная база данных материалов и геометрических заготовок оптических компонентов для упрощения настройки моделей.

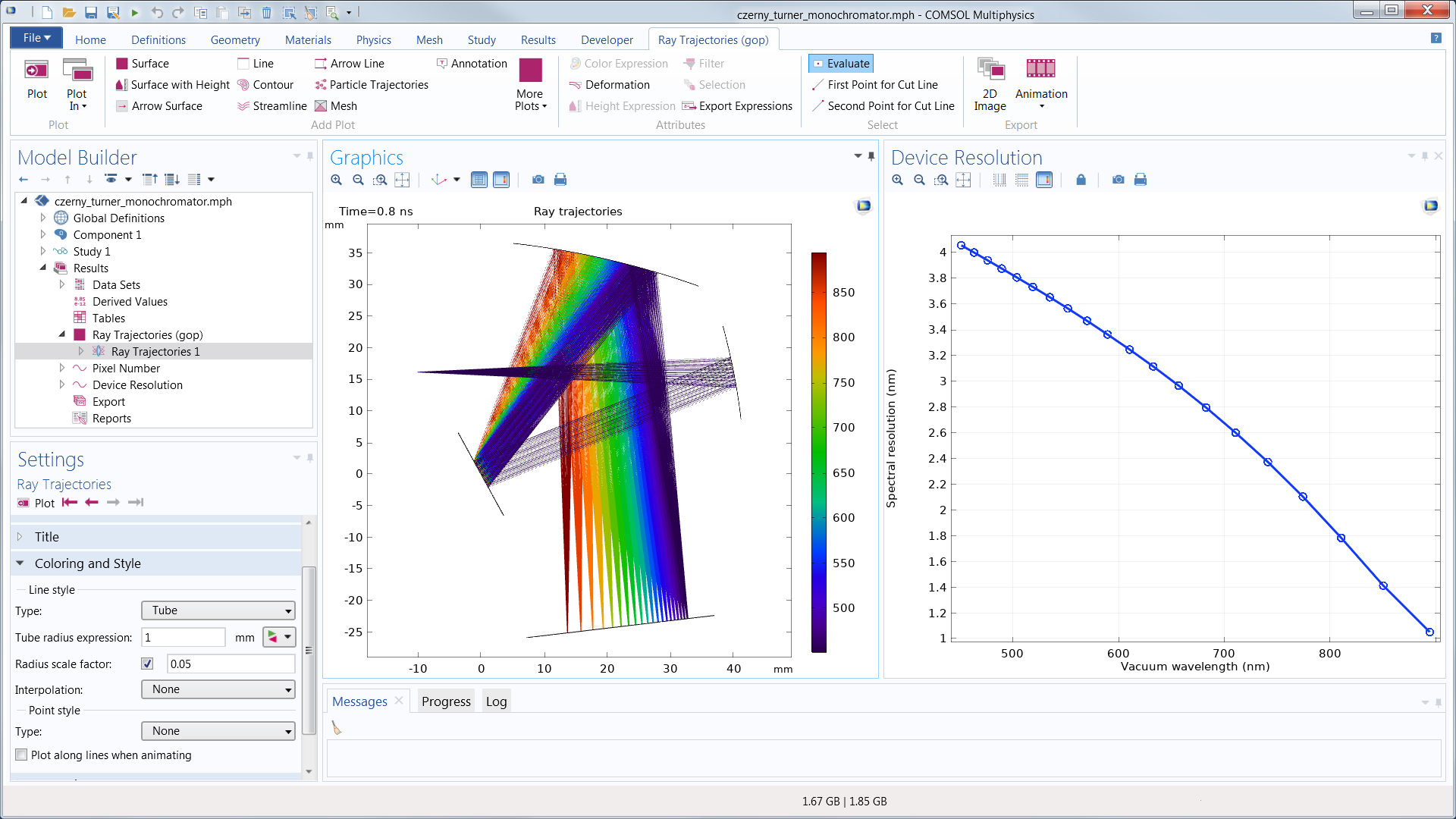

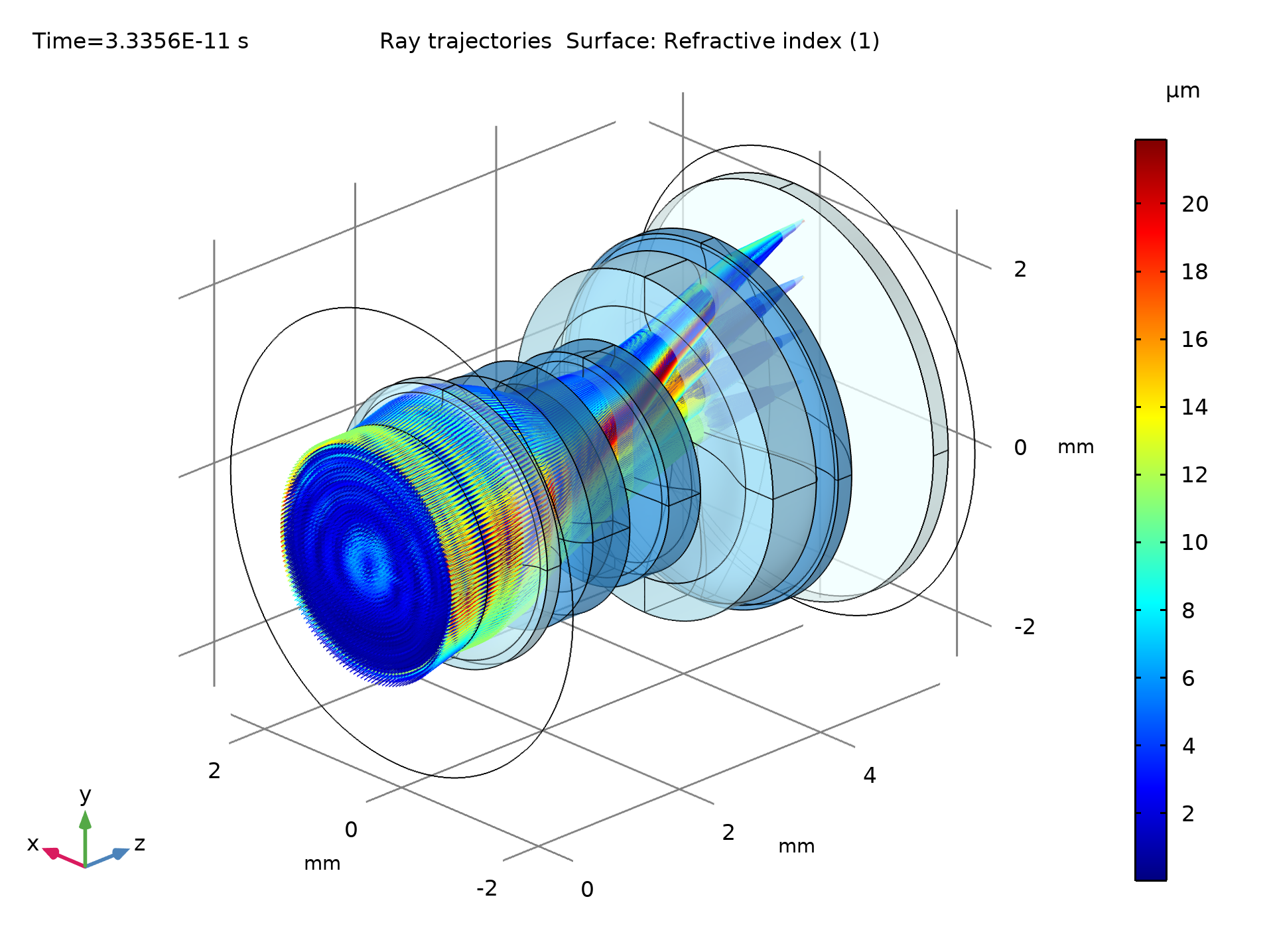

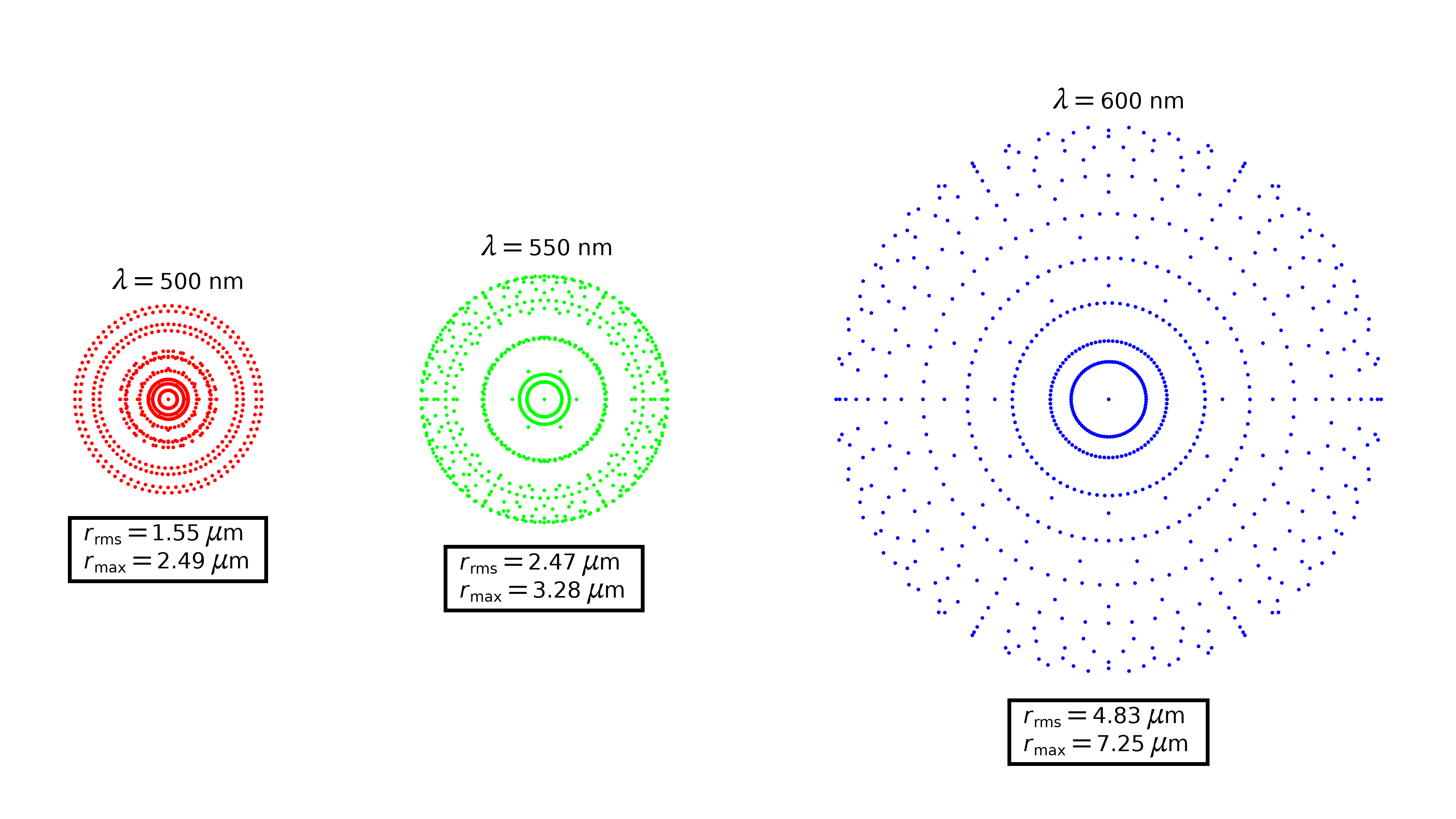

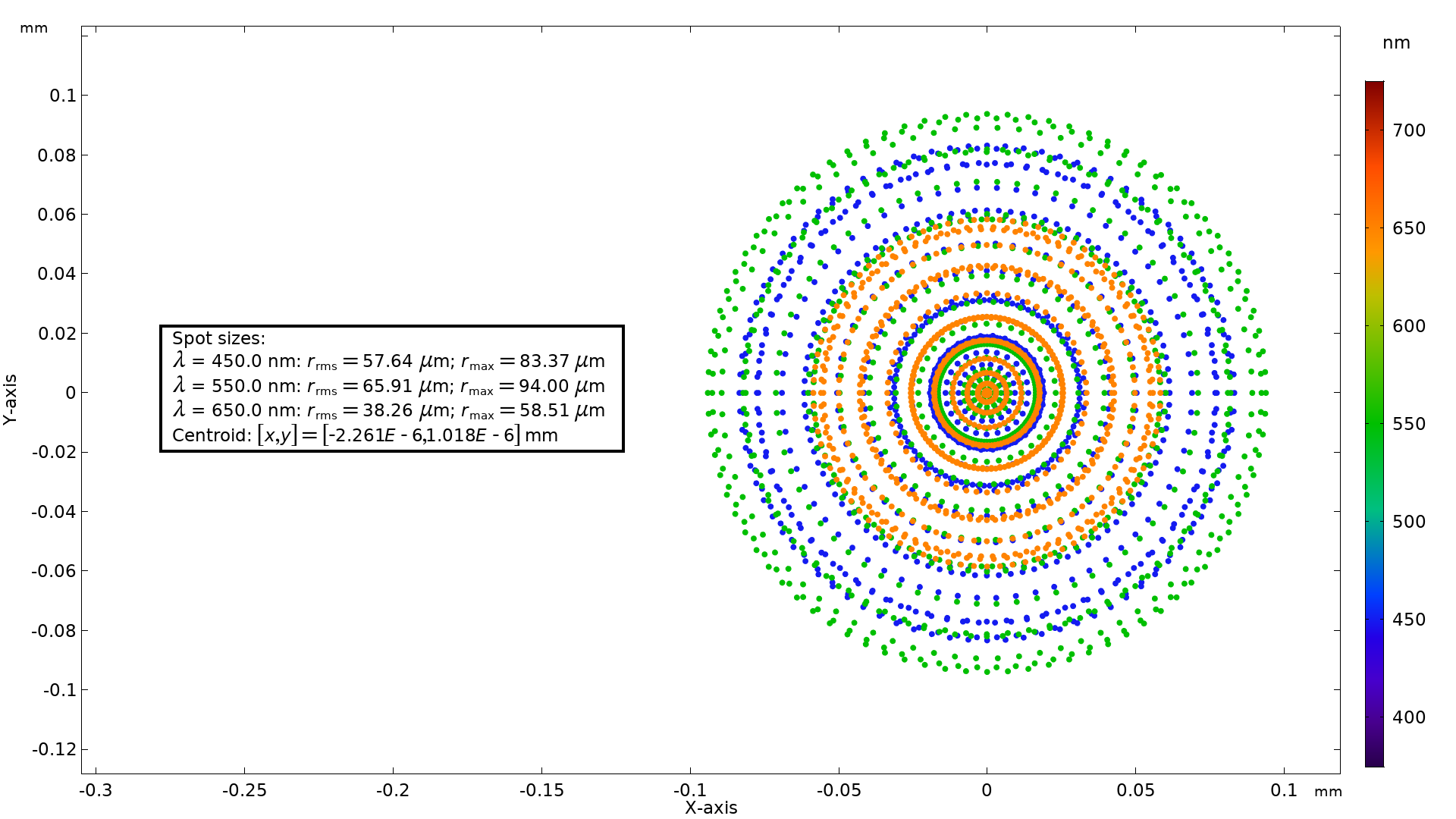

- Продвинутая постобработка: лучевые графики, точечные диаграммы, анализ переменных вдоль лучей, графики аберраций, АЧХ и т.п.
Области применения модуля:
- Лазерные и фокусирующие системы.
- Лазерные резонаторы.
- Объективы и телескопы.
- Интерферометры, монохроматоры, спектрометры, спектрографы.
- Брэгговские фильтры, дифракционные решетки, просветляющие покрытия.

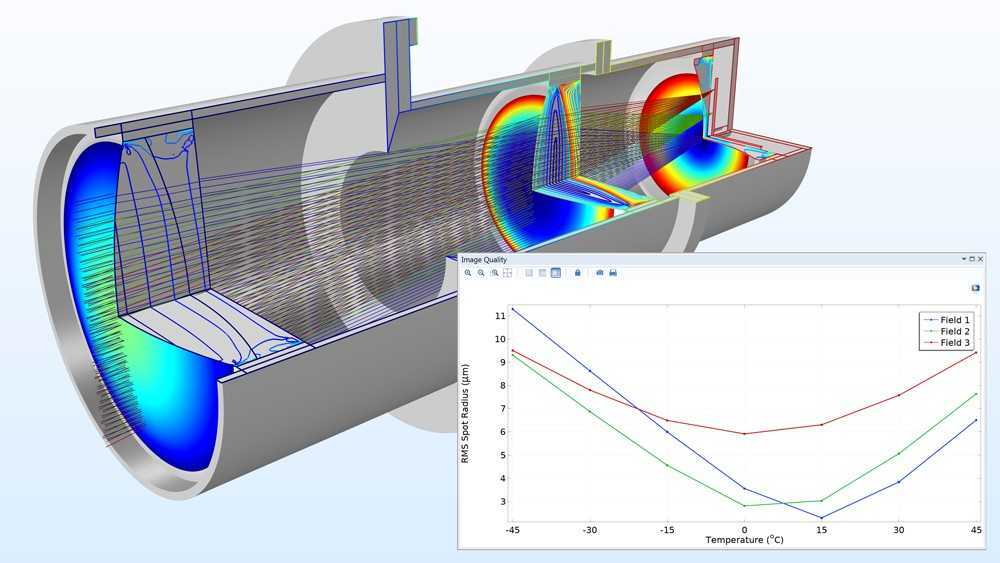

- Сопряженный оптический, механический и тепловой анализ оптических компонентов (т.н. STOP-анализ).
