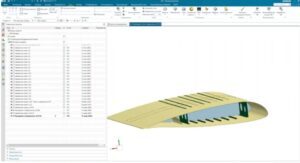

MBasenko Моделирование нервюры (лицензия 1.0), на 1 месяц

Приложение «Моделирование нервюры» обеспечивает генерацию разных каркасных деталей из сплавов алюминия в САПР Siemens NX. Продукт создан на языке Visual Basic с использованием программного интерфейса NX Open AP.

Используйте приложение «Моделирование нервюры», чтобы автоматизировать моделирование нервюр крыла и хвостового оперения самолетов

Основные преимущества:

Моделирование всех необходимых деталей

Проектирование каркасных деталей агрегатов: нервюры, хвостовые части нервюр, диафрагмы носка, диафрагмы предкрылка, перестыковочные стойки между частями нервюр и лонжеронами, входящие в состав следующих агрегатов: крыло, закрылок, элерон, триммер / сервокомпенсатор элерона, предкрылок, стабилизатор, руль высоты, триммер / сервокомпенсатор руля высоты, киль, руль направления, триммер / сервокомпенсатор руля направления.

Система координат

В продукте используется оптимальная система координат: ось Х направлена против полета, ось Y направлена вверх, ось Z направлена в сторону левого борта самолета.

В процессе создания модели можно выполнять:

• Рифты по ГОСТ 17040-80, рифт типа 1 по произвольной траектории на базе готового эскиза.
• Отбортовки круглой, овальной или произвольной формы по ГОСТ 17040-80.
• Вырезы часто используемых типов под стрингеры по ОСТ 103948-79.
• Подсечки согласно ОСТ 1 52468-80.
• Освобождения в листе металла в углах схождения отгибаемых полок детали.

После моделирования приложение генерирует ссылочный набор MODEL, включающий тело проработанной детали. Изображение объекта оптимизируется по рабочему окну NX и находится в системном виде «Изометрия».

Купите приложение «Моделирование нервюры» и сократите время на проектирование в десятки раз.
