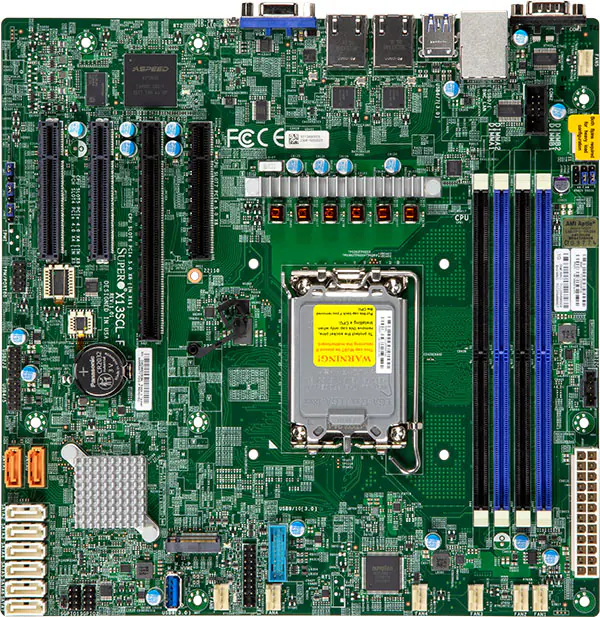

Материнская плата SUPERMICRO LGA-1700 (Socket V0) Intel C262 X13SCL-F

SuperMicro X13SCL-F — это компактная материнская плата формата Micro-ATX для серверов начального и среднего уровня, рассчитанная на установку одного процессора Intel Xeon серии 6300, процессоров E-2400 или Pentium. Устройство идеально подходит для компактных серверов, рабочих станций, систем хранения данных и задач виртуализации, обеспечивая высокую плотность памяти и надежность в ограниченном пространстве.

Ппроцессор и сокет

Плата оснащена одним сокетом V0 (LGA-1700) для установки процессоров Intel Xeon 6300‑й серии, E-2400 или Pentium с количеством ядер до 8 и тепловыделением до 95 Ватт. Такая конфигурация обеспечивает достаточную вычислительную мощность для серверов малого бизнеса, файловых хранилищ, систем резервного копирования и офисных рабочих групп. Процессорная архитектура поддерживает современные инструкции и технологии виртуализации, что делает плату подходящей для контейнеризации и легких облачных решений.

Система памяти

Материнская плата располагает 4 слотами DIMM для установки модулей оперативной памяти формата UDIMM с общей емкостью до 128 Гигабайт при двухранговой конфигурации и частотой 4400MT/s для ECC DDR5. Поддерживаются модули емкостью 8, 16 и 32 Гигабайта с напряжением питания 1,1 Вольта, что повышает энергоэффективность системы.

Коррекция ошибок

Технология ECC автоматически исправляет однобитовые ошибки и обнаруживает двубитовые сбои, обеспечивая стабильность работы серверов баз данных, систем электронного документооборота и критически важных приложений.

Контроллеры хранения и встроенные накопители

Чипсет Intel C262 обеспечивает 8 портов SATA со скоростью передачи данных 6 гигабит в секунду с поддержкой массивов RAID уровней 0, 1, 5 и 10 для создания отказоустойчивых дисковых подсистем. Один слот M.2 формата PCIe 4.0 x4 (ключ M, размеры 2280 и 22110) предназначен для установки высокоскоростных твердотельных накопителей NVMe, что ускоряет загрузку операционной системы, доступ к рабочим приложениям и работу с кэшем данных. Такая конфигурация подходит для серверов файлового хранения и систем быстрого резервного копирования.

Слоты расширения и сетевые интерфейсы

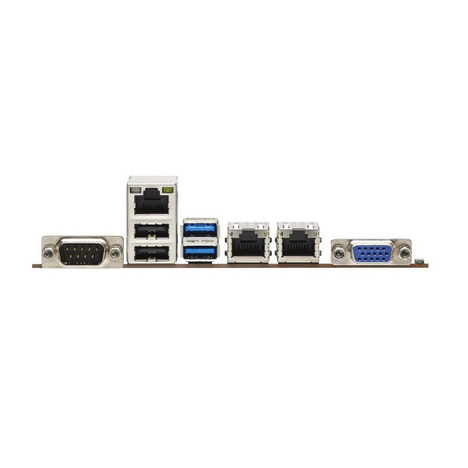

SuperMicro X13SCL-F предлагает два слота PCIe 4.0 x4 (в разъемах x8), один слот PCIe 5.0 x8 и один слот PCIe 5.0 x8 (в разъеме x16) для установки сетевых адаптеров, контроллеров RAID и графических карт. Встроенный сетевой контроллер включает два гигабитных порта LAN на базе чипов Intel I210, обеспечивая надежную связь в офисных и корпоративных сетях. Управление сервером реализовано через модуль ASPEED AST2600 BMC с поддержкой IPMI для удаленного мониторинга, диагностики и перезагрузки оборудования.

Система охлаждения

Плата оснащена 7 разъемами для подключения 4‑контактных вентиляторов с функцией контроля скорости вращения и мониторингом тахометра, что позволяет точно регулировать воздушный поток и поддерживать оптимальную температуру компонентов. Световой индикатор перегрева помогает оператору быстро реагировать на критические ситуации.

Управление питанием

Функции управления питанием включают поддержку ACPI, восстановление после отключения сети, активацию по сети Wake-On-LAN и переопределение кнопки включения, обеспечивая гибкость администрирования серверов в дата‑центре.

Безопасность и программное управление

Модуль доверенной платформы TPM 2.0 обеспечивает аппаратную защиту данных, шифрование ключей и безопасную загрузку системы, что критично для серверов с конфиденциальной корпоративной информацией. Комплексное программное обеспечение включает SuperCloud Composer, Supermicro Server Manager, Power Manager, Update Manager, SuperDoctor 5 и другие утилиты для удаленного управления, мониторинга, обновления прошивок и автоматизации обслуживания.

Дополнительные функции — разъем обнаружения вскрытия корпуса, универсальный идентификатор UID и поддержка M.2 NGFF — делают плату универсальным решением для компактных серверов начального уровня с высоким уровнем надежности и безопасности.
