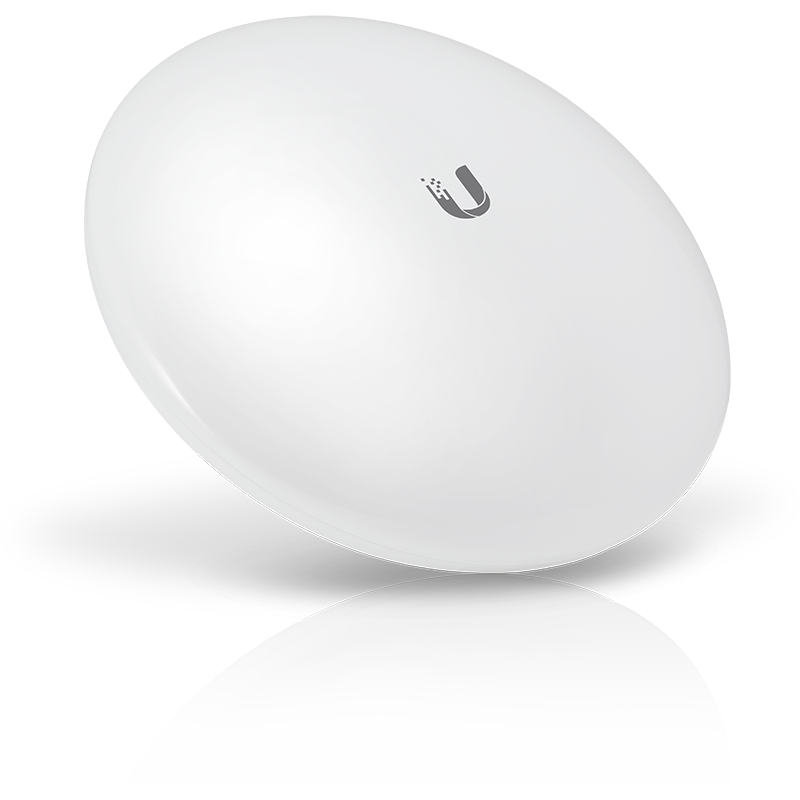

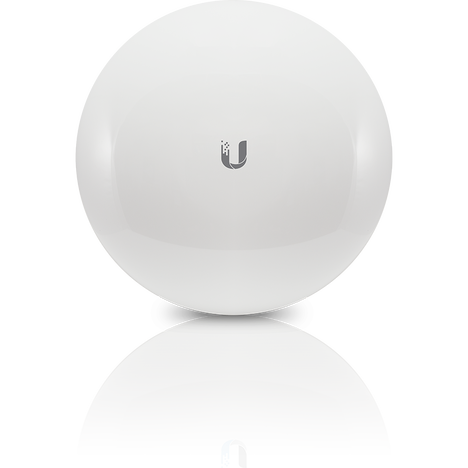

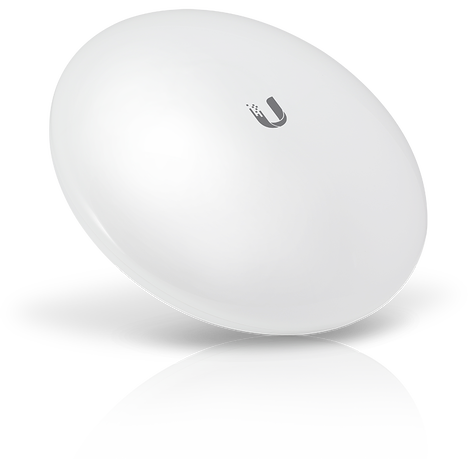

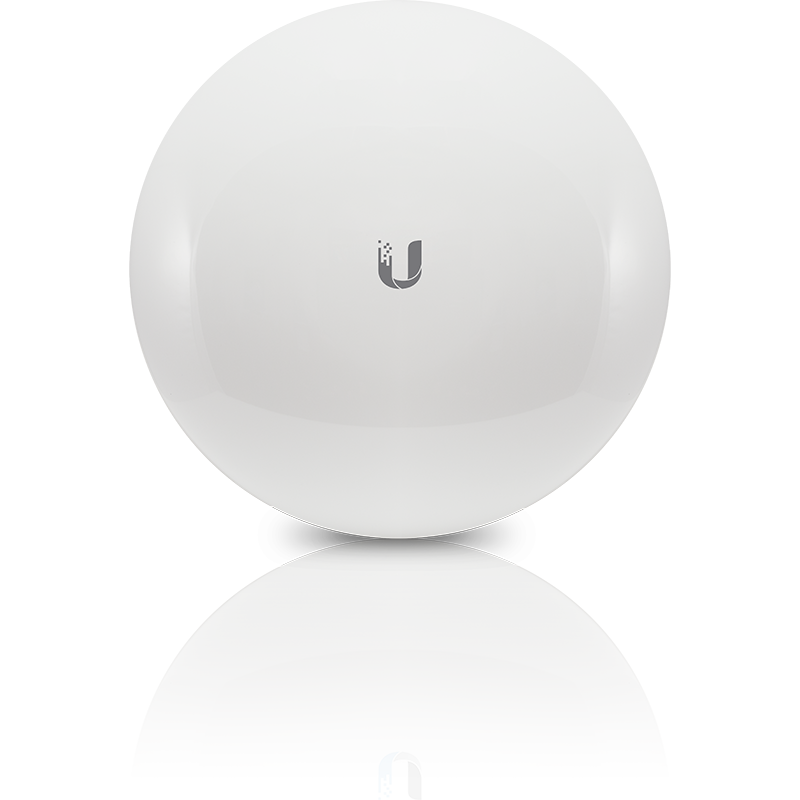

Точка доступа UBIQUITI NBE-M5-16

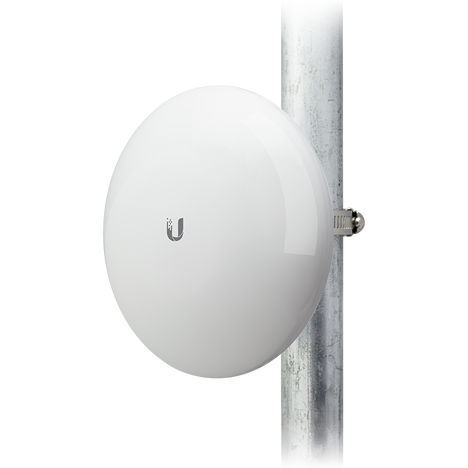

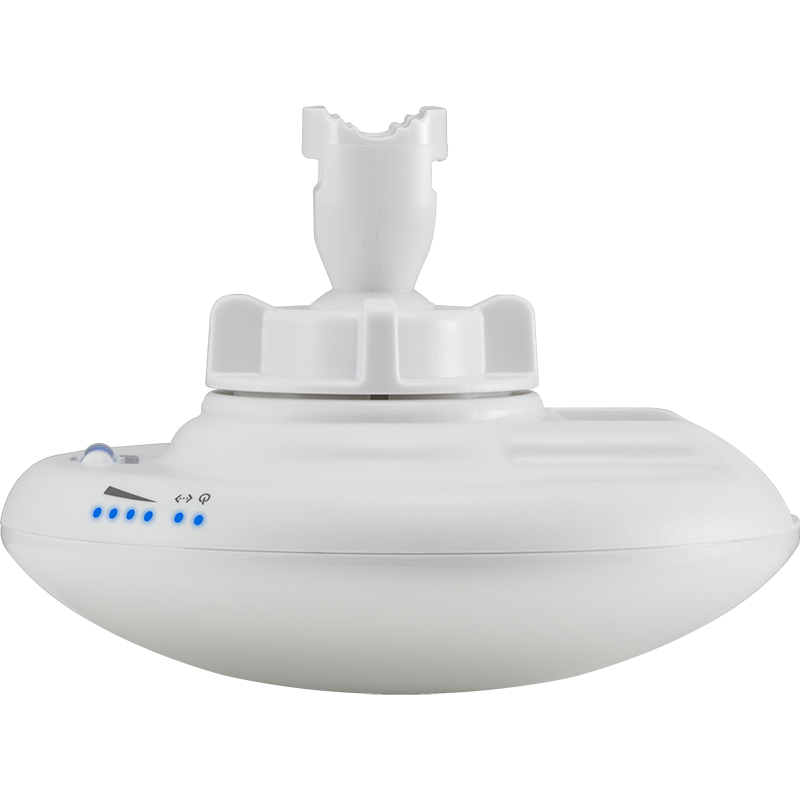

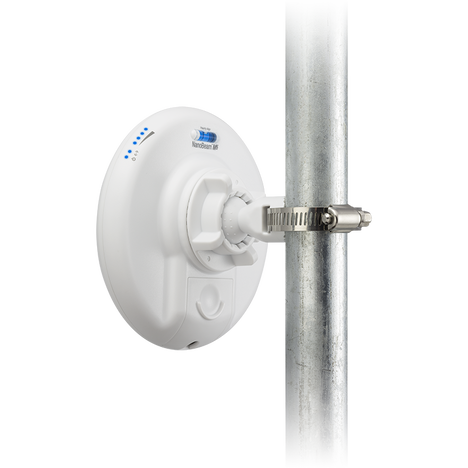

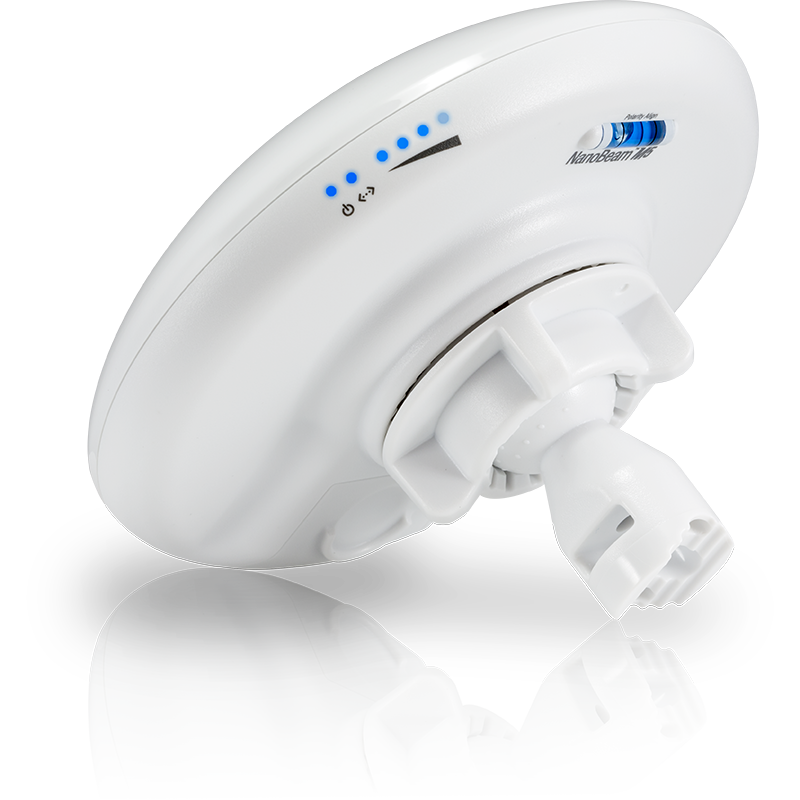

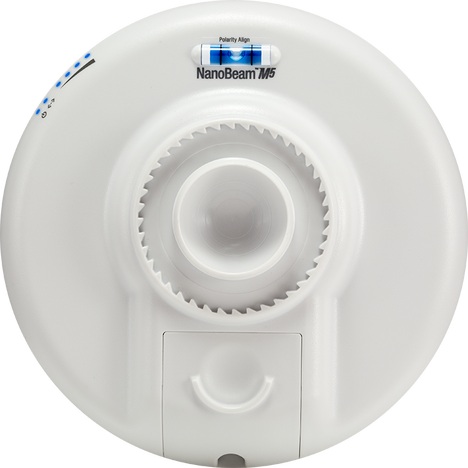

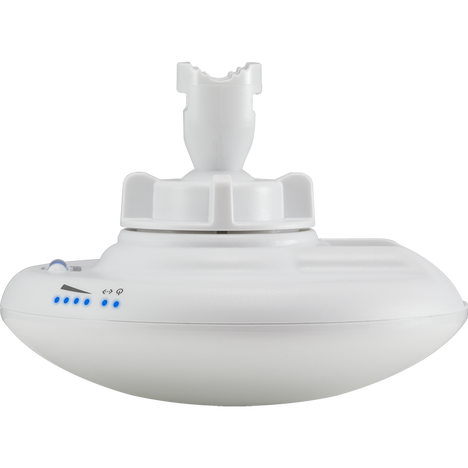

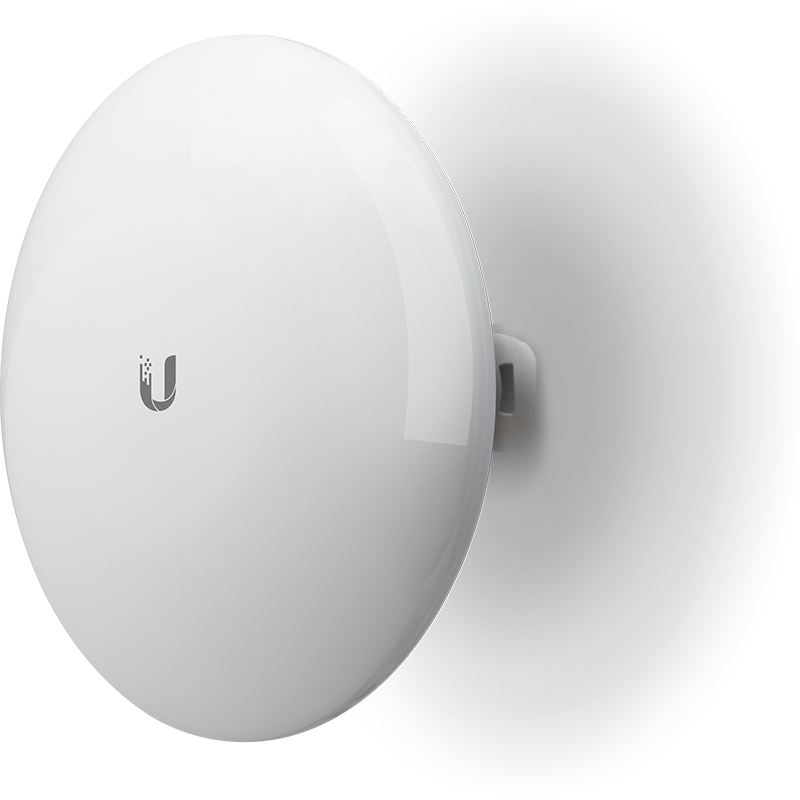

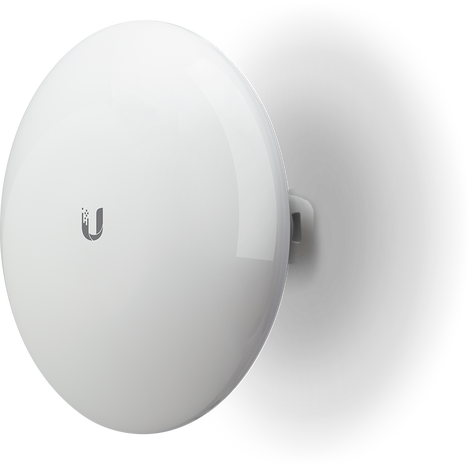

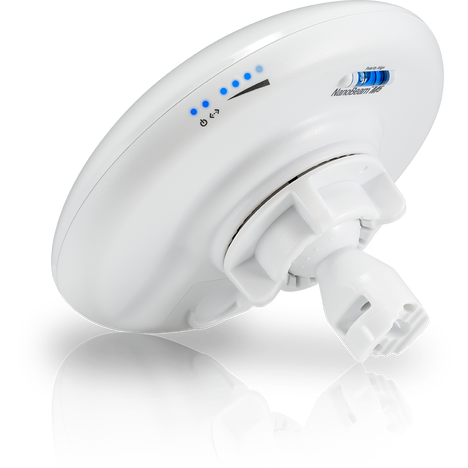

NanoBeam M5-16 – точка доступа внешнего исполнения в пластмассовом корпусе с интегрированной антенной 16 дБи, диапазоном 5 ГГц, которая работает в режиме 802.11 a/n 2x2 MIMO. Выполнена в круглом корпусе с удобным поворотно-наклонным механизмом, который позволяет регулировать не только наклон и направление, но и поворот вокруг оси. Это позволяет устанавливать устройства на различные существующие опоры, которые имеют наклон. Передача сигнала возможна на расстояние 10-15 км.

NanoBeam М5-16 при своем компактном размере, имеет достаточно широкую диаграмму направленности, равную 30 градусам. Это нивелирует возможные огрехи при юстировке, а также минимизирует потерю качества при случайном смещении устройства, может быть задействован не только в соединениях типа PtP или в роли клиента, она также может выступать как базовая станция в структурах PtMP.

Радиомост проектировался для создания линков на расстояниях до 10 км и имеет соответствующее техническое оснащение. Так, мощность встроенного радиомодуля составляет 20 дБм, а интегрированные антенны обеспечивают усиление в 16 дБи – все это дает возможность создания стабильных беспроводных каналов передачи данных. При их просчете важно учитывать наличие прямой видимости, так как рабочий диапазон ограничивается частотой 5 ГГц, где длины волны недостаточны для обхождения препятствий без значительной деформации.

Заявленная скорость передачи данных составляет до 300 Мбит/с, но при благоприятных условиях и грамотной настройке эта цифра может быть больше. Такой показатель обеспечивается используемыми протоколами беспроводных стандартов 802.11n и airMax. Последний является фирменной разработкой Ubiquiti и основан на принципе выдачи тайм-слотов. Подобный подход не только решает проблему “скрытого узла”, но и позволяет выставлять приоритеты, тем самым сглаживая разницу между ближними устройствами и более удаленными клиентами. Стоит отметить, что в общепринятых стандартах предусмотрена обратная совместимость и с ранними ревизиями 802.11b/g.

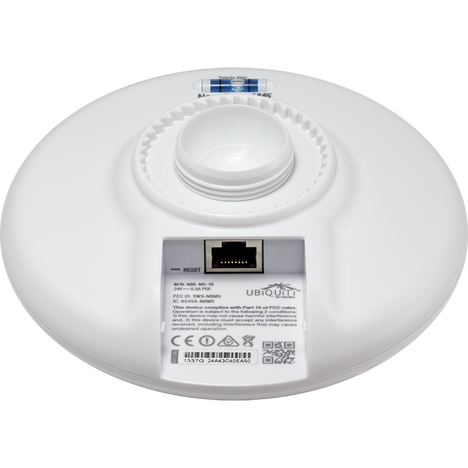

Несмотря на довольно широкие возможности беспроводного канала, с остальной ЛВС точка доступа может сообщаться со скоростью не более 100 Мбит/с – именно такое ограничение имеет единственный Ethernet порт. Он обеспечивает все устройство питанием по схеме Passive PoE 24V, тем самым исключая использование дополнительных кабелей для подачи электропитания. За счет этого существенно упрощается монтаж и установка точки доступа, что удобно при креплении ее на вышке.

Как и другие модели серии airMax, NanoBeam М5-16 работает на операционной системе airOS, предоставляющей удобный и достаточно простой графический интерфейс. Последний не только дает доступ ко всем необходимым настройкам и конфигурациям, но и позволяет увидеть графическое отображение данных о работе точки доступа и самого радиоканала.
