Автор статьи: Евгения Курышева
- Новые возможности КОМПАС-3D v24: инновации для современного проектирования
- Улучшения интерфейса и базовые инструменты
- Интерфейс: обновления для удобной работы
- Инструменты моделирования и геометрии: редактирование и коррекция моделей
- Приложения для машиностроения: быстрое проектирование конструкций, технических систем и коммуникаций
- КОМПАС-Композиты: новый модуль для работы с композитными материалами
- Приложения для строительства: комплексная автоматизация и выпуск проектной документации
- Визуализация и фотореалистика: 3D-моделирование и реалистичное представление объектов
- Интеграция и экспорт данных: работа с другими приложениями
КОМПАС-3D v24 — это последняя версия популярного решения для трехмерного проектирования и моделирования, разработанного российской компанией АСКОН. Это универсальный инструмент для инженеров, конструкторов и дизайнеров, который позволяет с высокой точностью создавать сложные 3D-модели, чертежи и сборки для разных отраслей промышленности.
Разработчики учли пожелания пользователей и сделали акцент на улучшение производительности и удобство использования, а также добавили новые инструменты, которые значительно расширяют возможности технических специалистов, делая проектирование в области строительства, машиностроения и приборостроения более быстрым, точным и эффективным.
Давайте посмотрим, что именно изменилось и как это поможет проектировщику в его работе. Пройдемся по ключевым новинкам 一 от улучшений интерфейса до продвинутых модулей 一 и увидим, что интересного и полезного появилось в последней версии.
Новые возможности КОМПАС-3D v24: инновации для современного проектирования
КОМПАС-3D v24 предлагает ряд обновлений, которые упрощают и ускоряют процесс 3D и 2D-проектирования. Новые инструменты уже оценили специалисты из разных областей. Они отмечают значительные улучшения многих функций, среди которых:
- Доработки в твердотельном, каркасно-поверхностном и прямом моделировании
- Обновления в 2D-проектировании: интеграция с 3D-моделями для быстрого перехода между форматами
- Инструменты для сканирования и анализа объектов в реверс-инжиниринге: восстановление и адаптация геометрии для новых проектов
- Оптимизация импортированной геометрии: улучшенная обработка данных из внешних источников
- Расширенные схемы P&ID: создание и редактирование схем трубопроводов и приборов
- Новое приложение для моделирования изделий из композитных материалов
- Новый модуль для фотореалистичной визуализации
КОМПАС-3D v24 поддерживает интеграцию с другими системами (например, PDM) и подходит для различных отраслей: от автомобилестроения и судостроения до нефтегазовой промышленности и робототехники.
Рассмотрим подробнее, какие новинки и улучшения предлагает обновленная версия.
Улучшения интерфейса и базовые инструменты
В новой версии КОМПАС-3D v24 интерфейс стал еще более интуитивно понятным — теперь все необходимые функции всегда под рукой, и работать с программой легко и удобно. Обновления коснулись меню, панелей и навигации: теперь ориентироваться в проектах и настройках будет еще проще 一 это оценят не только новички, но и опытные пользователи.
Обновились и базовые инструменты для моделирования и геометрии. Новые функции позволяют редактировать и корректировать модели быстрее и точнее, не перестраивая все заново. Это экономит время и облегчает работу со сложными деталями.
Интерфейс: обновления для удобной работы
Интерфейс теперь можно кастомизировать через диалог параметров. Вы выбираете цвет темы и подсветки, размер текста и значков, а также можете настроить клавиатуру и активировать опции “Запоминать последнюю команду” и “Открывать новые вкладки справа”. Само же окно КОМПАС-3D между сеансами работы сохраняется в прежнем виде и в том же положении, в котором было использовано прежде. Раньше оно по умолчанию открывалось во весь экран, а это, как отмечали пользователи, было не всегда удобно.
Проще стало и устанавливать параметры системы. Раньше приходилось переходить по разным вкладкам, в новой версии все настройки организованы в один список, поэтому можно сразу выбрать нужный раздел или посмотреть его подразделы. Также можно искать нужные элементы по названию, а сами группы параметров организованы более наглядно и логично.
Еще одна полезная новинка 一 возможность использовать клавишу Delete для удаления строк в таблицах и списках в окне параметров и состава изделий. Просто выбираете ненужные строки и одним нажатием клавиши удаляете все лишнее.
Инструменты моделирования и геометрии: редактирование и коррекция моделей
Новые возможности способны значительно облегчить работу проектировщика. Например, функция скругления поверхностей теперь позволяет создавать плавные переходы без лишних шагов, включая варианты с “прокатыванием шарика” и объединением в единое тело — это особенно полезно для дизайнеров, работающих со сложными формами.
Также пользователи оценили возможность деформации деталей, которая раньше требовала дополнительных плагинов в других программах, а теперь выполняется легко и быстро в КОМПАС-3D. Срединная поверхность 一 еще одна находка для тех, кто проектирует элементы вроде винтов или других деталей с повторяющимися формами. В новой версии процесс создания таких компонентов проходит без ручных доработок.
Кроме того, команда проверки геометрии помогает быстро находить ошибки и пересечения в моделях, а новая функция прямого моделирования позволяет легко сдвигать, поворачивать и заменять группы граней. Используя эти и другие инструменты, вы можете избежать проблем на следующих этапах проектирования и быстрее подготовить модель для производства.
Приложения для машиностроения: быстрое проектирование конструкций, технических систем и коммуникаций
Программы для машиностроения в КОМПАС-3D v24 позволяют инженерам разрабатывать различные конструктивные элементы и быстро формировать полную документацию по проекту. Среди них 一 приложения для проектирования металлических конструкций и каркасов из профильного металлопроката, трубопроводных систем и вентиляционных каналов, программы для работы с валами, механизмами и пружинами, инструменты для создания штампов, пресс-форм, сварных швов и другие решения. Они помогают автоматизировать рутинные процессы и значительно облегчают работу на всех этапах проектирования.
Что нового?
| Валы и механические передачи 3D |
Программа помогает проектировать и рассчитывать механические передачи прямо в сборке. Она связывает 2D и 3D модели в одном файле, автоматом готовит документы и умеет создавать реалистичные цепи и ремни, а также различные ступени и вырезы. Кроме того, сейчас стало доступно больше видов расчетов. |
|---|---|
| Оборудование: Трубопроводы |
Появилась возможность выбрать, как провести трубопровод между двумя точками. При подборе материала или деталей из каталога можно добавлять подходящие варианты в избранное, чтобы не искать их заново. |
| KompasFlow | Добавились опции для расчетов климатических и аэрогидродинамических условий: можно рассчитывать влажность, выбирать готовые шаблоны, задавать основные параметры и просматривать результаты с помощью удобных инструментов. |
| Раскрой | Программа автоматически создает карты раскроя материалов, умеет импортировать 3D-сборки, выносит и сортирует плоские детали, а еще помогает подготовить ведомости отходов и рабочие задания для производства. |
| APM FEM | Теперь можно быстрее вводить данные для расчётов и удобнее смотреть результаты. Улучшена связка с моделями металлоконструкций — программа позволяет быстро установить связь между различными элементами. Также стала доступна генерация сетки для расчётов с узлами разной сложности. |
КОМПАС-Композиты: новый модуль для работы с композитными материалами
Приложение КОМПАС-Композиты помогает инженерам и конструкторам создавать изделия из композитных материалов. Оно упрощает процесс проектирования и подготовки к производству, позволяя быстро разрабатывать детали из полимерных композитов с учетом их особенностей.
Модуль помогает:
- Быстро и точно проектировать изделия из композитных материалов
- Учитывать специфику полимерных композитов в расчетах
- Проверять качество укладки материала
- Подготавливать раскрой детали и производственные данные
- Вносить изменения на любой стадии проектирования
Приложения для строительства: комплексная автоматизация и выпуск проектной документации
Приложения КОМПАС-3D v24 охватывают все основные этапы проектирования и оформления документации для зданий и инженерных сетей. С их помощью можно автоматизировать создание чертежей и проектов по разным разделам: от архитектурных и конструкционных решений (АС, АР, КЖ, КМ) до инженерных коммуникаций — отопления, вентиляции, водоснабжения, канализации, электроснабжения и газоснабжения. Также доступны специализированные каталоги для проектирования кабельных систем, охранно-пожарной сигнализации, генеральных планов и технической документации для организации строительства и планов эвакуации.
Основная задача этих приложений — упростить работу инженеров и проектировщиков, обеспечить соответствие отечественным стандартам СПДС и ГОСТ, а также ускорить выпуск точной, качественной и согласованной проектной документации. Благодаря такому комплексному набору инструментов проектирование и подготовка строительства становятся более эффективными и удобными.
Что нового?
| Технология: ТХ (Схема принципиальная) | Можно создавать свои шаблоны отчетов с необходимыми фильтрами и колонками для автоматического сбора проектных данных. Фильтры настраиваются по разным параметрам (зоны, блоки и т.п.) |
|---|---|
| Материал трубопровода | Появилась возможность указывать материал для трубопроводов, чтобы правильно составлять спецификации. |
| Пользовательские словари | Теперь можно использовать свои словари, чтобы не было расхождений в формулировках. |
| Точка вставки УГО | Можно устанавливать точку вставки условно-графического обозначения, чтобы точно размещать элементы на чертеже. |
| Текстовая метка | Добавлена возможность менять текстовые подписи к элементам. |
| Технологические блоки | Появился инструмент для быстрой массовой замены технологических блоков. |
Во всех приложениях для строительства теперь при конвертации в формат IFC автоматически назначаются классы для разделов ОВ, ВК и ТХ. Также каждому элементу присваивается постоянный уникальный идентификатор (GUID). Интерфейс программы адаптирован для удобной работы на больших экранах с высоким разрешением и поддерживает темную тему. Кроме того, обновлена база данных арматуры, чтобы пользователи могли использовать самые свежие данные.

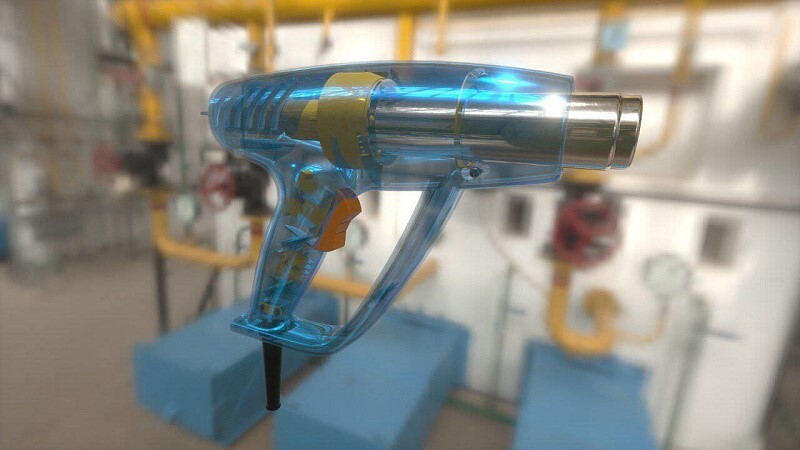

Визуализация и фотореалистика: 3D-моделирование и реалистичное представление объектов
В новой версии КОМПАС-3D v24 стало намного удобнее работать с 3D-моделями благодаря улучшенной визуализации. Теперь объекты выглядят более реалистично, и можно сразу понять, каким будет готовое изделие. Это особенно полезно, когда нужно показать проект заказчику или коллегам — все детали и материалы выглядят почти как в жизни.
Кроме того, появилась возможность создавать фотореалистичные изображения прямо в программе. Это значит, что можно получить красивые и точные картинки моделей сразу, без необходимости использовать дополнительные приложения. Такая функция экономит время и помогает быстрее принимать решения по дизайну объекта.
Новая визуализация делает работу с 3D-моделями более наглядной и удобной. Теперь проектирование стало не только точным, но и понятным — можно легко увидеть, как именно будет выглядеть ваш проект в реальности.
Интеграция и экспорт данных: работа с другими приложениями
КОМПАС-3D v24 умеет читать 3D-модели из популярных программ, таких как NX, SolidWorks, Creo, Inventor, Catia и SolidEdge, благодаря встроенному ядру C3D. При этом можно выбирать конкретные объекты для экспорта, а также сохранять таблицы и свойства моделей при работе с форматами C3D, JT и STEP.
Кроме того, появилась удобная функция импорта 3D-объектов прямо в текущую модель, что позволяет быстро объединять данные из разных файлов. При импорте и экспорте моделей формата JT сохраняются все важные свойства объектов, а при импорте файлов STEP программа корректно считывает системы координат и имена объектов.
Новая версия КОМПАС-3D v24 также совместима с большинством российских операционных систем, включая Astra Linux, РЕД ОС, РОСА ХРОМ, ОС Альт, МСВСфера. Это облегчает переход промышленных предприятий на отечественное программное обеспечение и позволяет инженерам продолжать работать в привычной среде проектирования. Такая совместимость подтверждена совместными испытаниями и помогает развивать импортозамещение в различных отраслях промышленности.
Пользователи отмечают, что разработчики внимательно относятся к их отзывам, устраняя старые ошибки и добавляя новые полезные функции. Такой подход помогает сделать программу еще более удобной и адаптировать ее к решению реальных задач. Благодаря таким обновлениям КОМПАС-3D v24 становится отличным инструментом для тех, кто хочет создавать качественные и современные проекты.
