«Стокс»

Программный продукт «Стокс» используется при проектировании водопроводов, газопроводов и других инженерных сетей. Решение позволяет рассчитывать как тупиковые, так и кольцевые сети. Результаты расчета помогают выбрать диаметры труб, насосы, компрессоры, устройства редуцирования.

Программа решает следующие задачи:

• гидравлический расчет трубопроводов при изотермическом однофазном течении газов или жидкостей;
• подбор диаметров труб, необходимых для пропуска заданных расходов.

Исходные данные для расчетов:

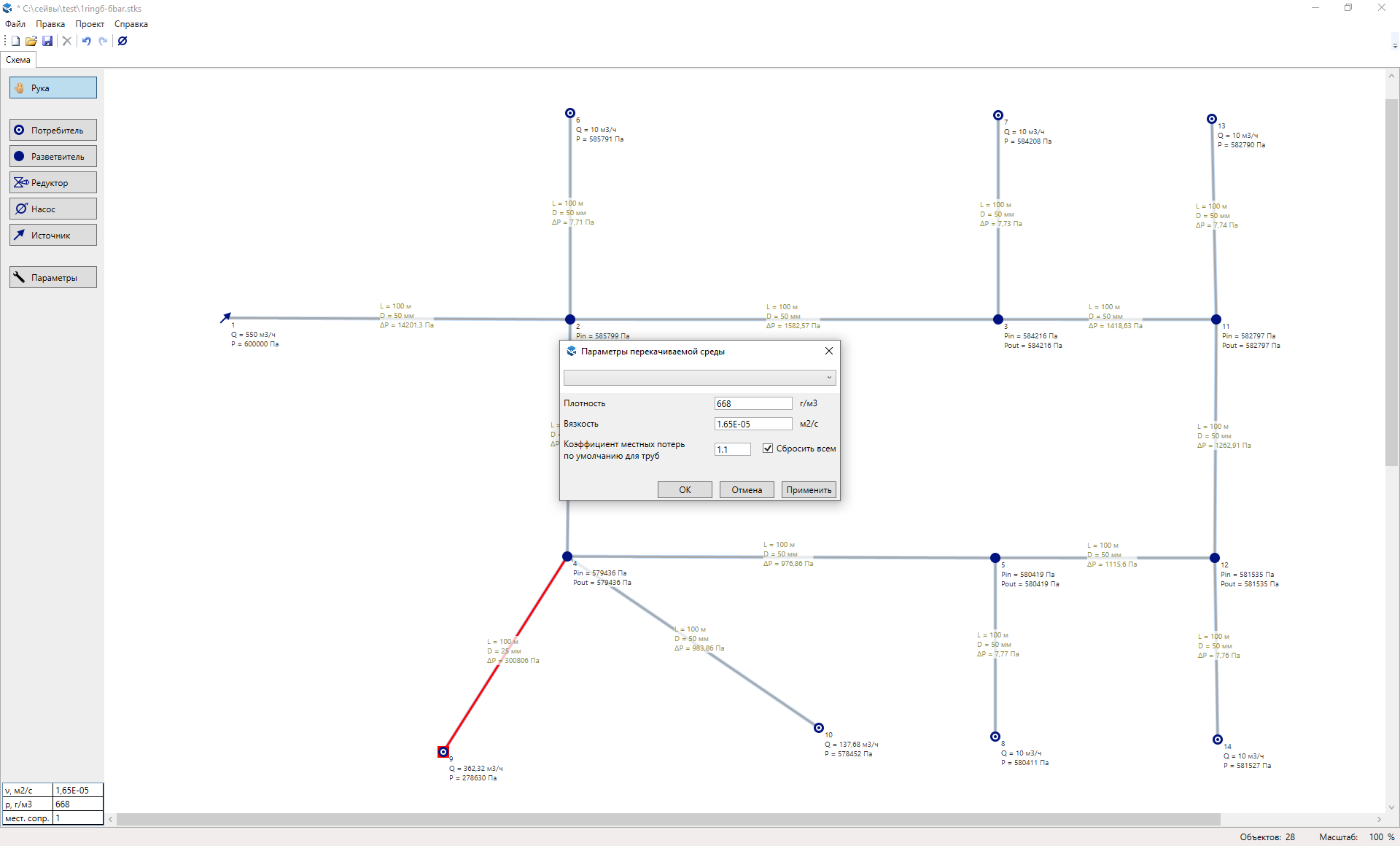

• вязкость и плотность перекачиваемой среды при нормальных условиях;
• расходы потребителей;

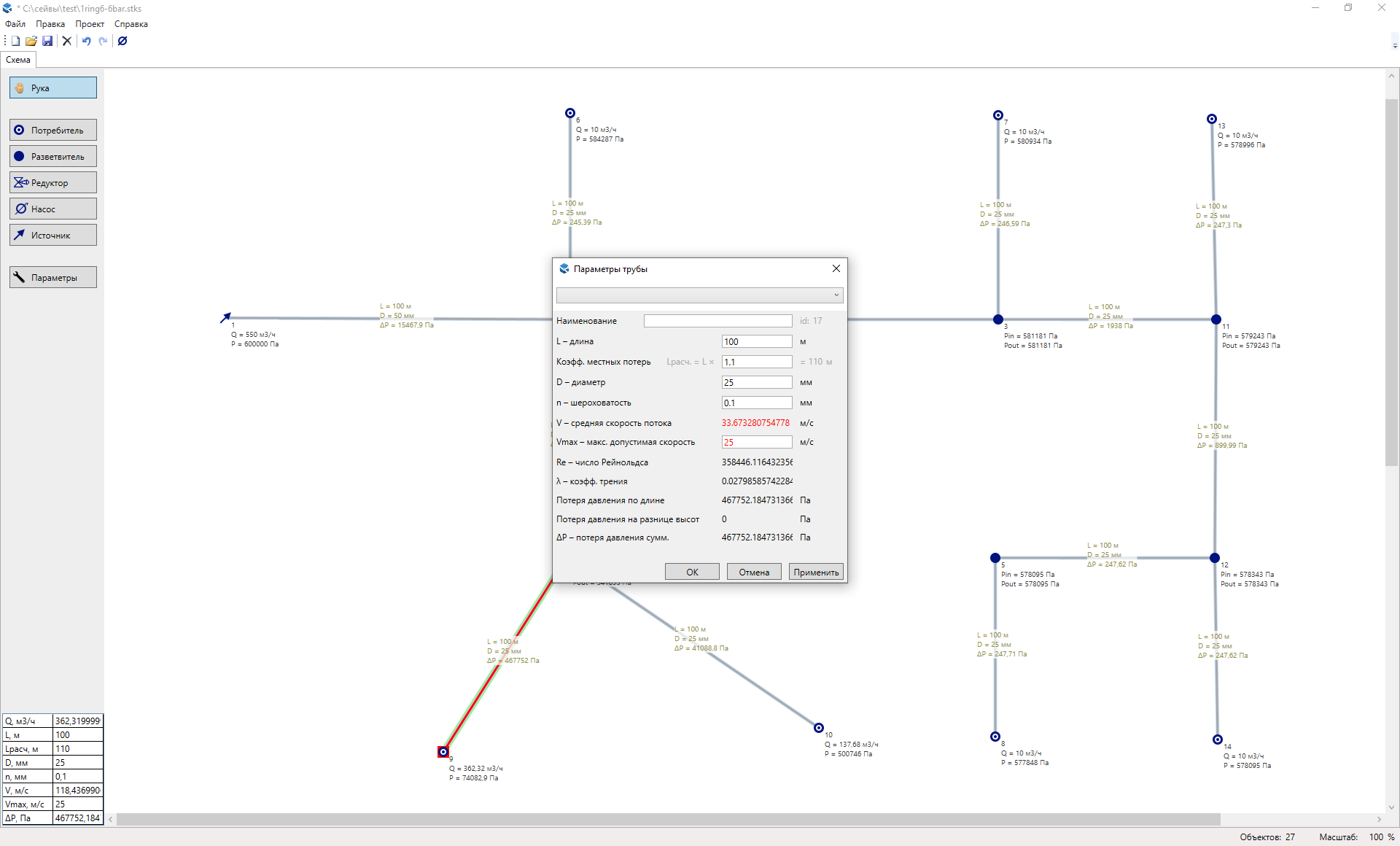

• диаметры, длины, шероховатости труб, максимально допустимая скорость течения;
• выходные давления источника, насосов и редукторов;
• минимальные и максимальные допустимые давления на потребителях;
• геодезические отметки узлов сети.

Результаты расчетов:

• скорость перекачиваемого продукта в трубах, потери давления на трение и разницу высот;
• расходы в узлах и трубах;
• давления в узлах сети;
• предусмотрена цветовая индикация ошибок – выхода давления, расхода и скорости за заданные пределы.
