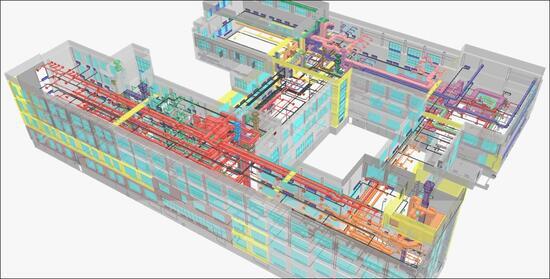

Model StudioCS Отопление и вентиляция спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого программного комплекса, строго соответствует требованиям российских государственных и отраслевых стандартов.
Текущая версия комплекса работает в среде nanoCAD или AutoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model StudioCS Отопление и вентиляция:
- производится трехмерная компоновка оборудования;
- выполняется трехмерное эскизирование трубопроводов/воздуховодов с их последующим конструированием или построение трубопроводов/воздуховодов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
- формируются трехмерные параметрические модели оборудования;
- выполняются все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний со смежными специальностями при совместном использовании CADLib Модель и Архив;
- средствами программы производится аэродинамический расчет систем вентиляции. Вывод результатов расчета в графическую и табличную документацию;
- взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
- генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
- автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
- генерируется аксонометрическая схема как одного трубопровода/воздуховода, так и всей модели целиком – с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
- генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
- автоматически составляются спецификации, экспликации и ведомости, на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, имеется возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже AutoCAD/NanoCAD (спецификация на лист, экспликация на лист).
