ИБП Штиль Однофазные (онлайн) STR 2 кВА / 1,8 кВт (ST1102SL)

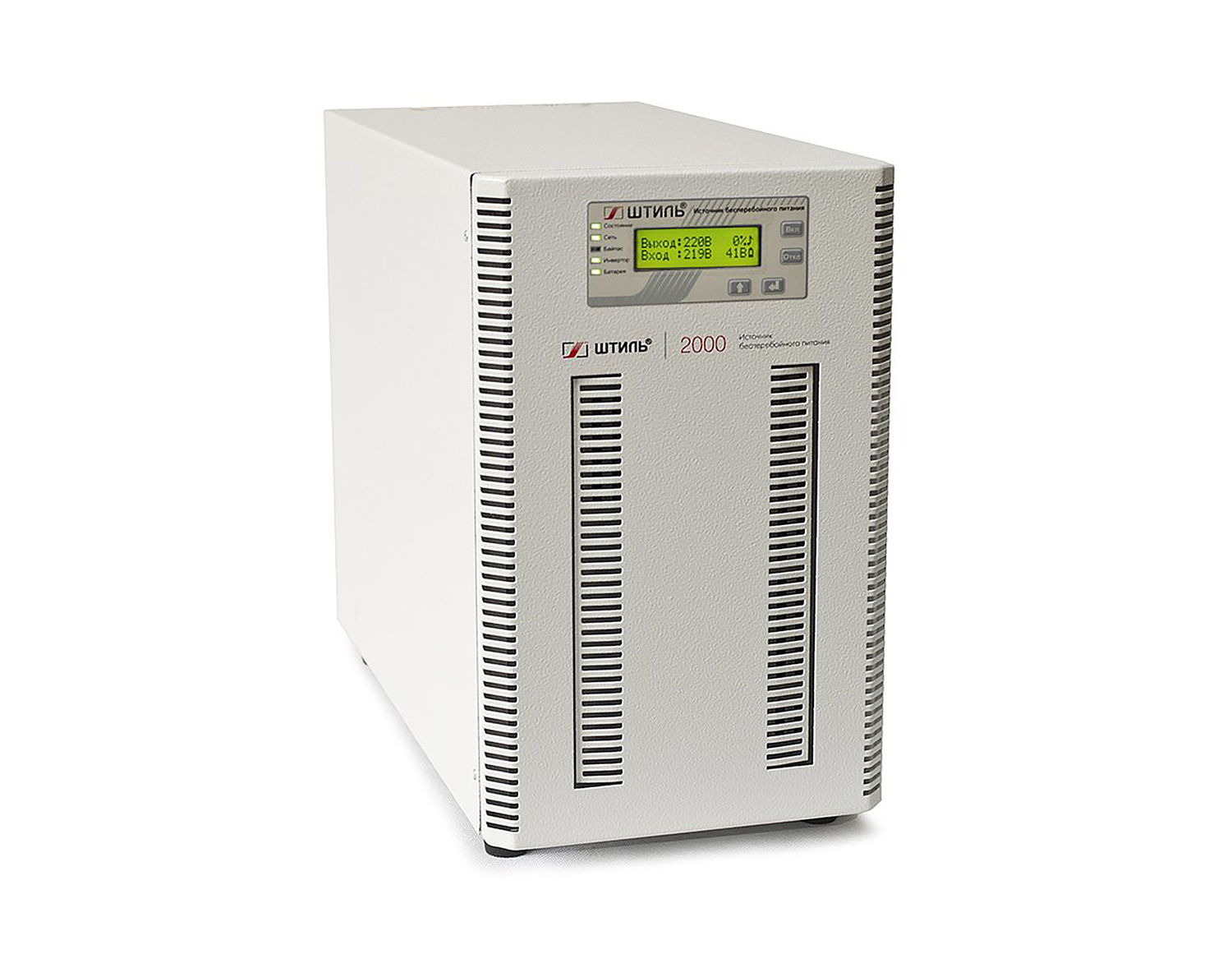

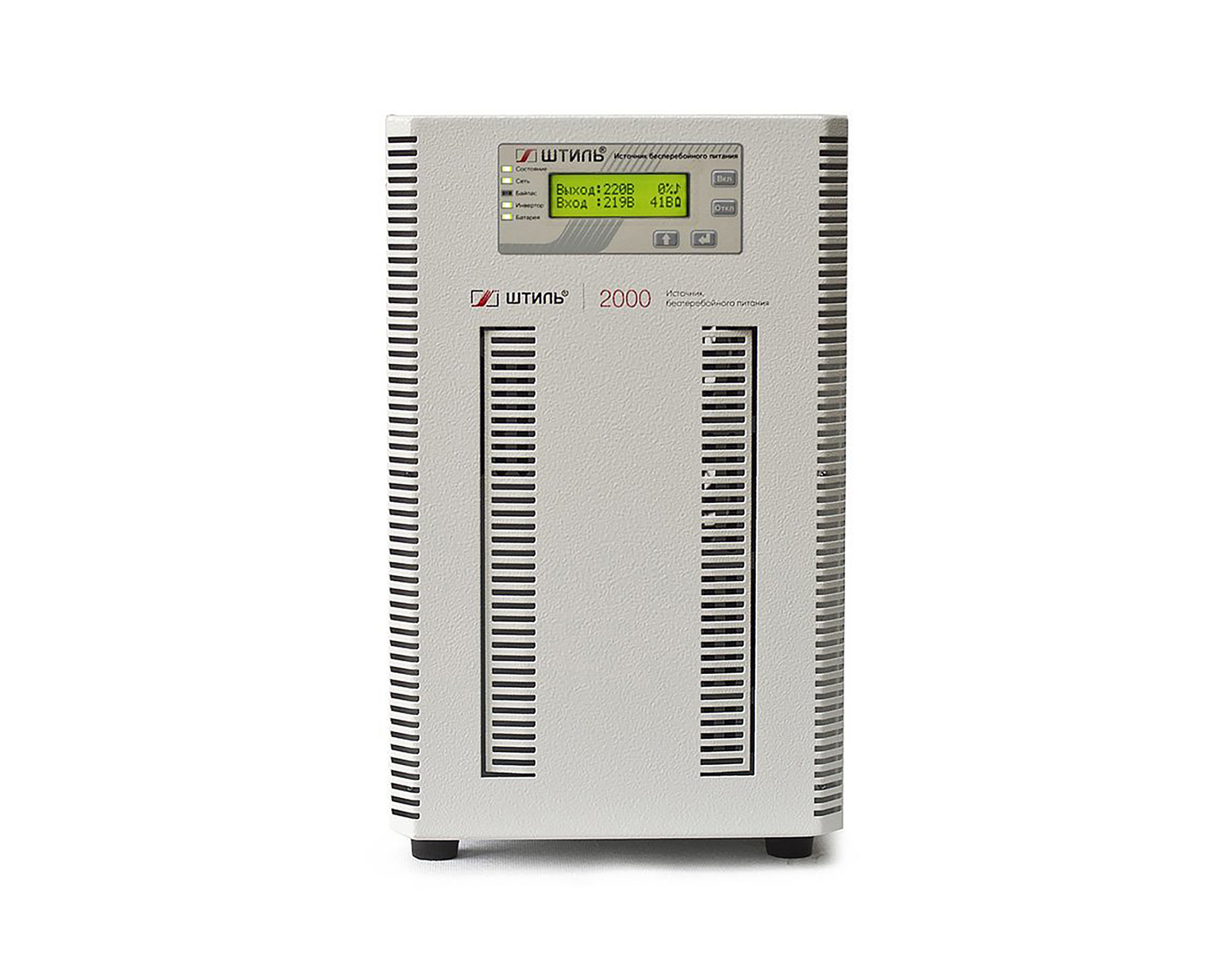

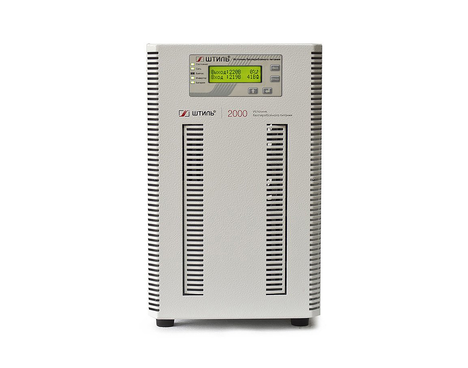

Онлайн источник бесперебойного питания Штиль ST1102SL (2 кВА / 1,8 кВт) — однофазный ИБП с двойным преобразованием на 2 кВА и 1,8 кВт, предназначенный для организации бесперебойной работы и защиты от перепадов напряжения однофазного оборудования, включая отопительные и нагревательные системы, бытовую технику, банковское оборудование, торговые и кассовые терминалы, а также системы безопасности и видеонаблюдения. Модель отлично работает совместно с дизельгенераторными установками благодаря усовершенствованному алгоритму корректора коэффициента мощности и обеспечивает стабильное питание в любых условиях электросети.

Диапазон стабилизации

ИБП ST1102SL реализует онлайн‑топологию с двойным преобразованием электроэнергии, при которой входное напряжение сначала преобразуется в постоянный ток, а затем в синусоидальный ток с выходным значением 220 В ± 2%. Стабилизация выполняется в широком диапазоне входного напряжения 90–295 В без использования аккумуляторов, что продлевает ресурс батарей и обеспечивает высокую стабильность работы нагрузки. При отключении сети или выходе параметров за допустимые границы питание нагрузки мгновенно и без разрывов переходит на автономный режим, что предотвращает сбои и срабатывания критически важного оборудования.

Схема подключения

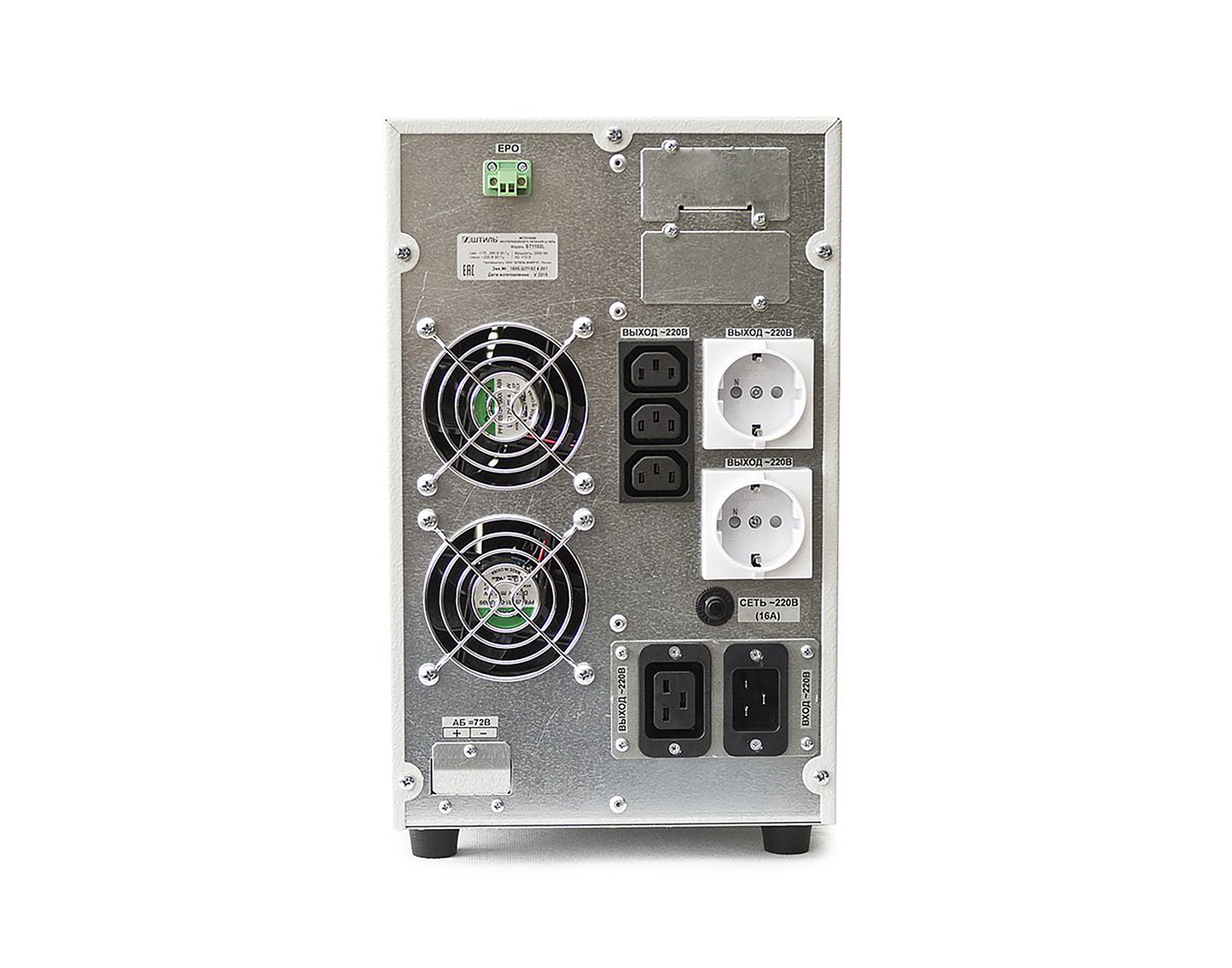

Источник питания рассчитан на напольную установку и может размещаться на любой ровной горизонтальной поверхности без дополнительных креплений. На задней панели расположены два евроразъёма, три «компьюторные» розетки С13, одна розетка С19 для подключения нагрузки и разъём С20 для подключения к электросети. Такая конфигурация обеспечивает удобное распределение розеток под серверы, компьютеры, мониторы и периферию, а также под оборудование с большей потребляемой мощностью.

Автономная работа

Встроенный батарейный блок ST1102SL имеет ёмкость 9 А·ч и подключён к зарядному устройству на 1 А, обеспечивая при полной нагрузке около 5 минут автономного питания. Для увеличения времени резерва можно подключить внешние батарейные модули BMT‑72‑09 и BMT‑72‑18 с ёмкостью 9 и 18 А·ч соответственно, что позволяет продлить автономную работу до 27 минут при 100% загрузке. При частичной нагрузке время автономии существенно возрастает, что указано в таблице времени автономной работы. Интеллектуальный заряд и термокомпенсация регулируют режим зарядки от температуры батарей, а при разряде до 80–85% батареи автоматически отключаются, предотвращая глубокий разряд и повреждение.

Панель управления

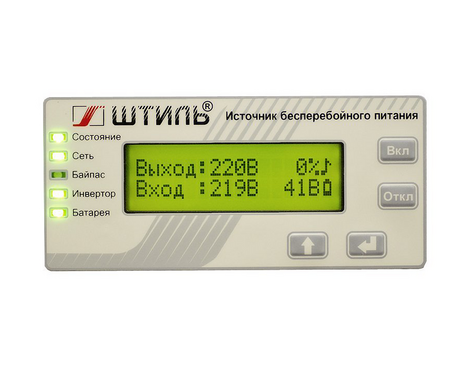

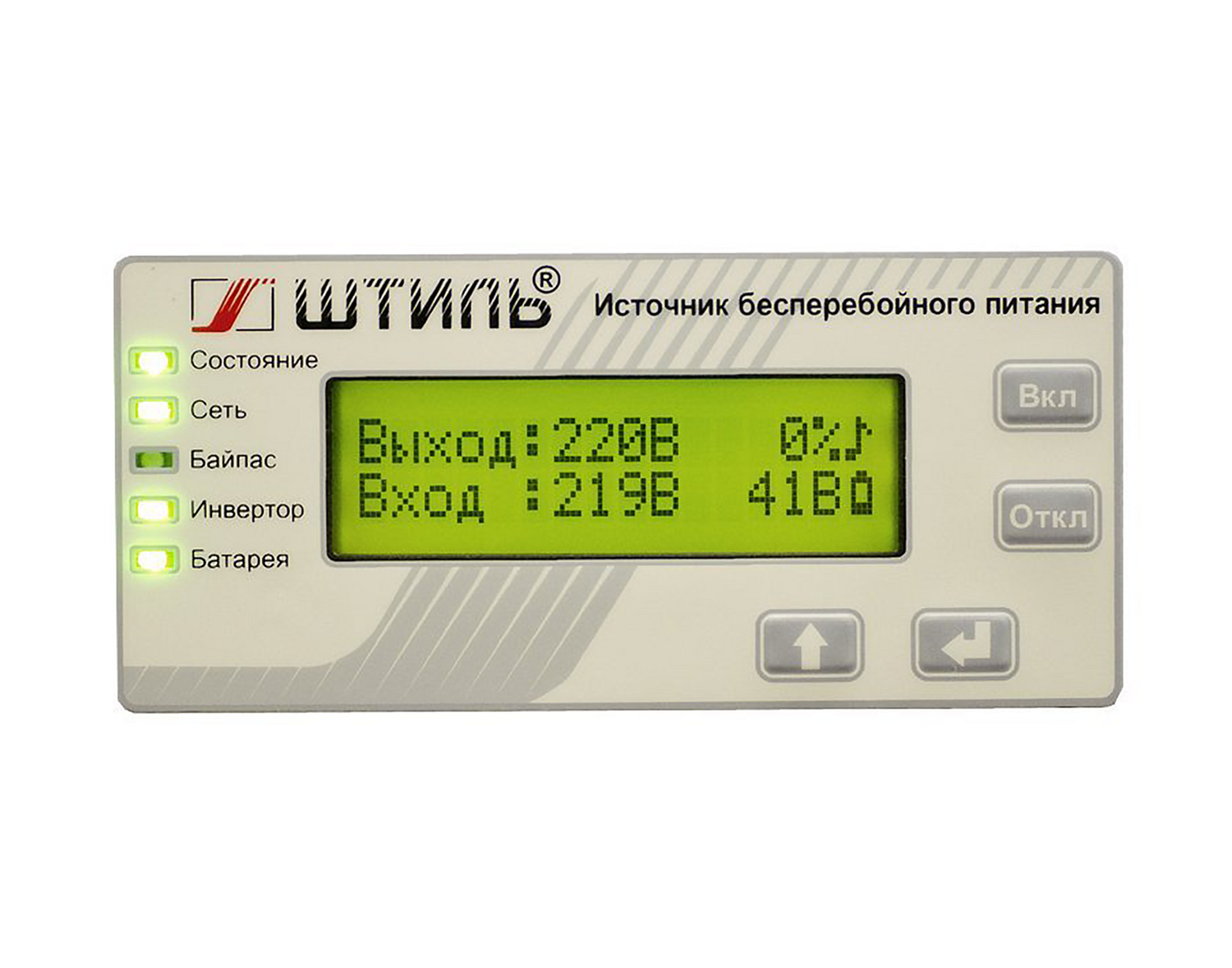

Контроль и настройка выполняются через панель управления с ЖК‑дисплеем, четырьмя функциональными клавишами и пятью светодиодными индикаторами «Состояние», «Сеть», «Байпас», «Инвертор» и «Батарея». На экране отображаются входное и выходное напряжение, процент загрузки ИБП, напряжение и состояние аккумуляторов, активная и полная мощность нагрузки, а также причины аварий. Из меню «Система», раздела «Команда ИБП» можно запустить три теста АКБ: 10‑секундный, по времени или до полного разряда, измеряя остаточную ёмкость и прогнозируя время автономии.

Защита

ИБП имеет электронную защиту от перегрузки, короткого замыкания и внутреннего перегрева, а при устранении причины автоматически перезапускается. Встроенные фильтры обеспечивают защиту от высокочастотных сетевых помех и импульсных перенапряжений, а при серьёзных неисправностях нагрузка либо отключается, либо через байпас безразрывно переключается на сеть, минимизируя простои.

Охлаждение

Двухвентиляторная система охлаждения с адаптивным режимом поддерживает комфортную температуру и низкий уровень шума при работе.

Средства мониторинга

ST1102SL поддерживает локальный и удалённый мониторинг при подключении плат расширения с интерфейсами RS‑232 (Megatec), RS‑485 (Modbus RTU/Штиль), USB‑ и mini‑USB‑порты, Ethernet (Web/SNMP/NTP/Modbus TCP/Штиль) и «сухие контакты». Состояние и параметры можно отслеживать через веб‑браузер или программное обеспечение Shtyl Device Manager, что обеспечивает высокий уровень управляемости и автоматизации.
