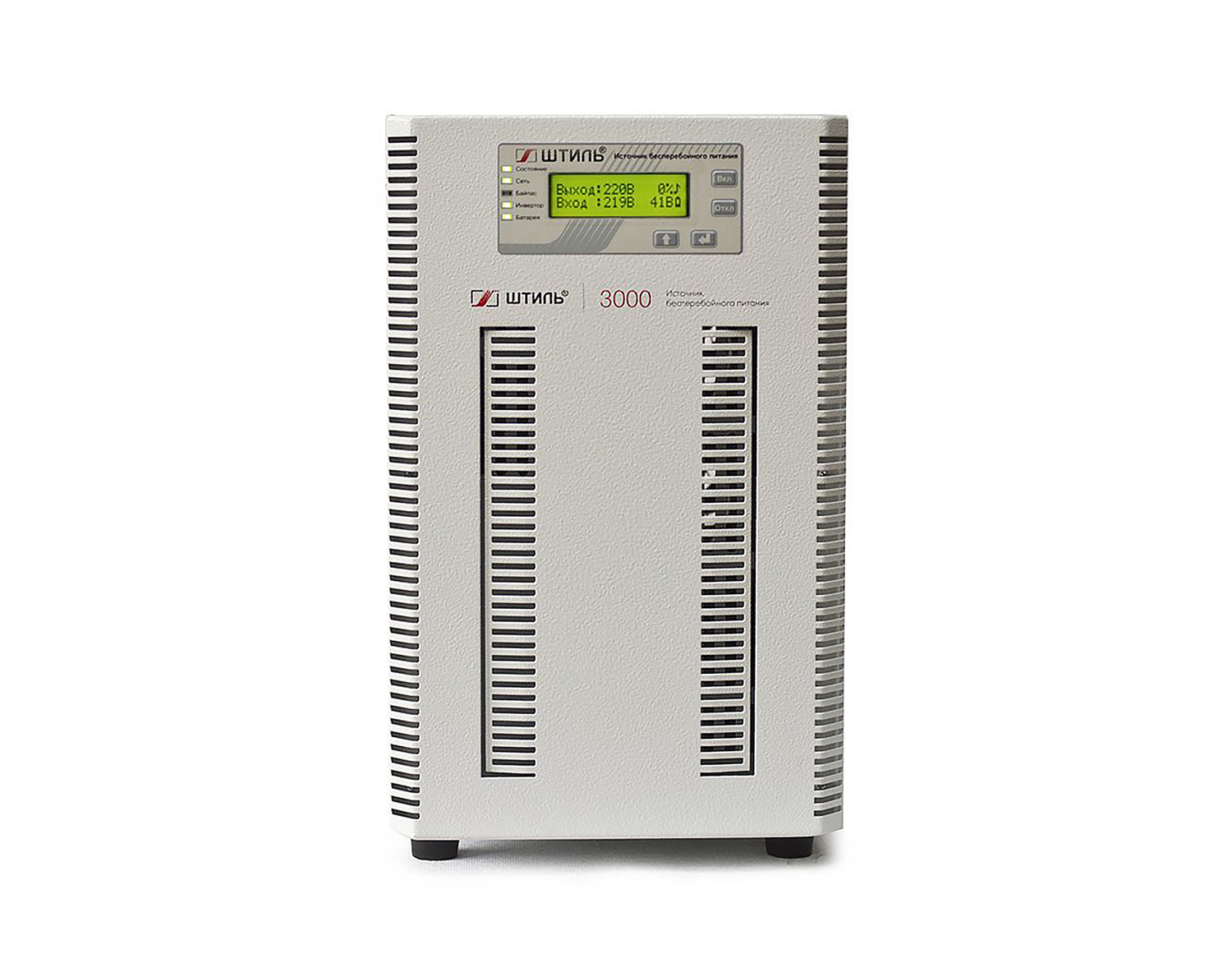

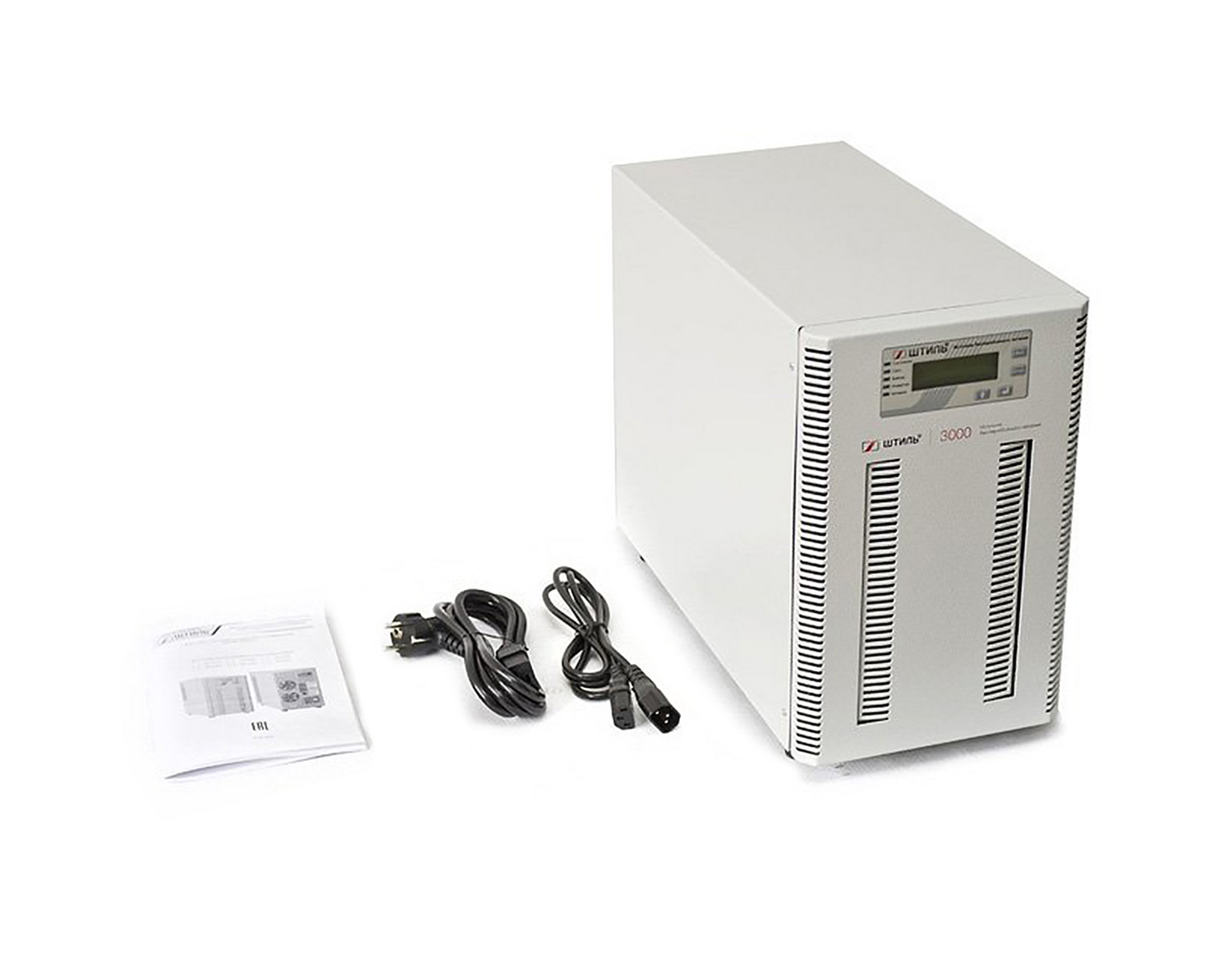

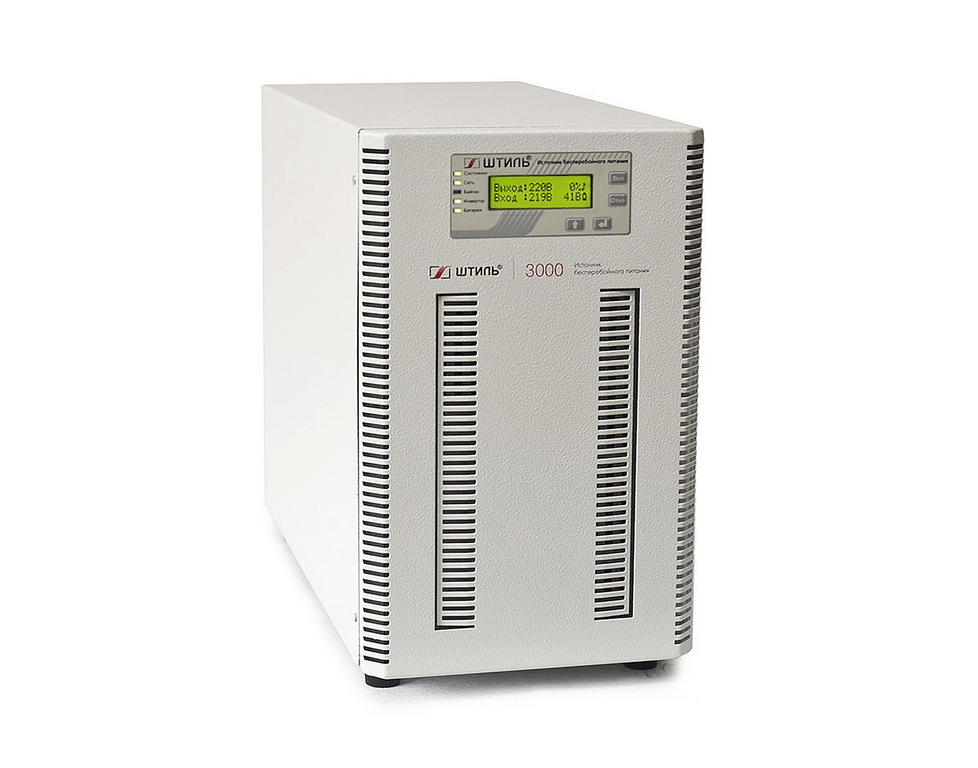

ИБП Штиль Однофазные (онлайн) STR 3 кВА / 2,7 кВт (ST1103L)

Онлайн ИБП Штиль ST1103L (3 кВА / 2,7 кВт) — однофазный источник бесперебойного питания с двойным преобразованием, рассчитанный на мощность 3 кВА и 2,7 кВт при выходном напряжении 220 В ± 2% с идеальной синусоидой. Модель обеспечивает стабилизированное и бесперебойное питание систем отопления, нагревательной техники, компьютеров, периферии, бытовых приборов с электромоторами, торгового и банковского оборудования, систем освещения, видеонаблюдения и сигнализации. Благодаря усовершенствованному корректору коэффициента мощности ИБП надёжно работает в паре с дизельгенераторными установками.

Режим работы

Источник питания реализует онлайн‑топологию с двойным преобразованием энергии, при которой входное напряжение сначала преобразуется в постоянный ток, а затем в синусоидальный ток. Стабилизация осуществляется в диапазоне 90–295 В без использования аккумуляторов, продлевая их срок службы. При отключении сети или выходе параметров за пределы стабилизации питание мгновенно и без разрывов переходит в автономный режим, обеспечивая непрерывное питание критически важных систем.

Схема подключения

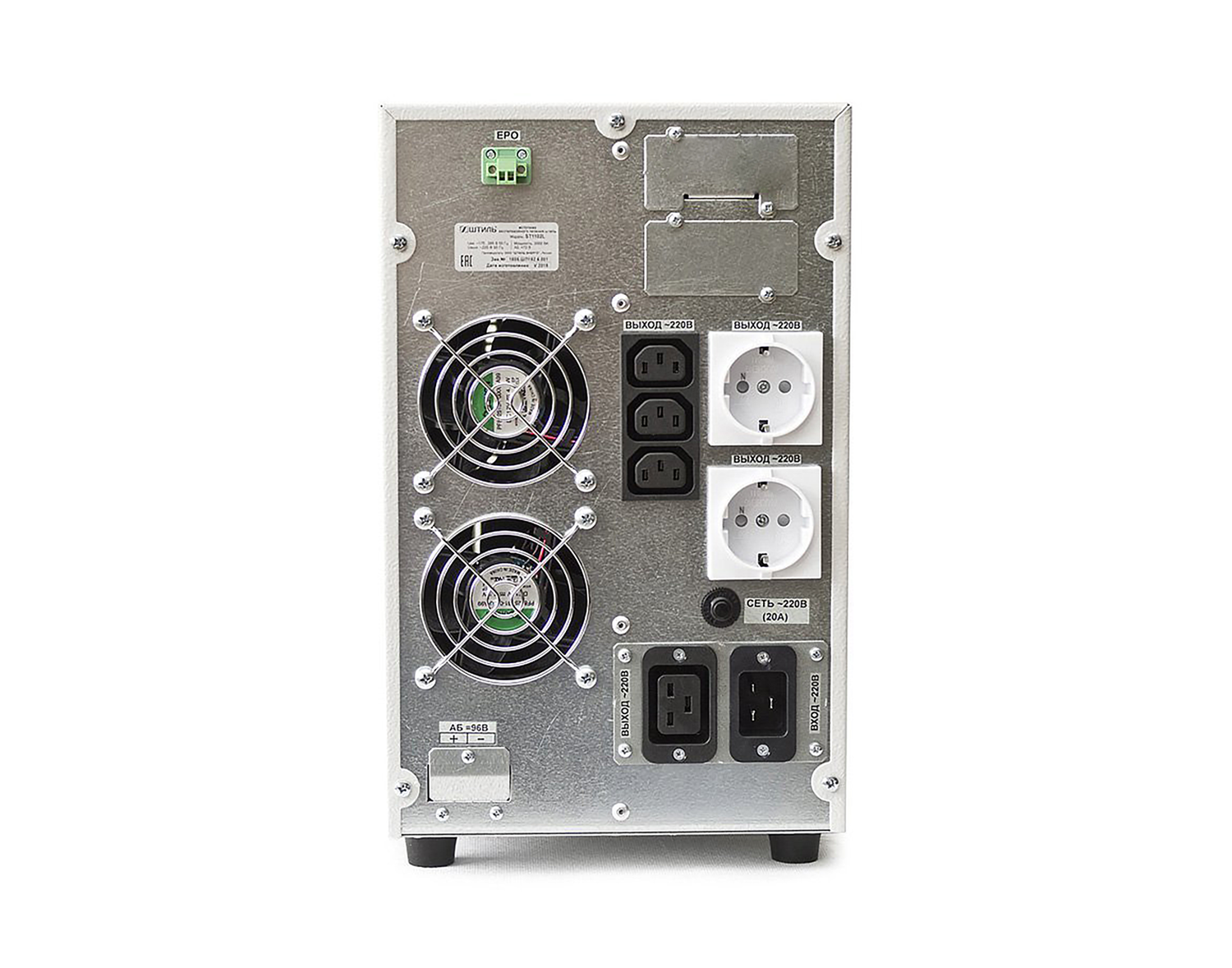

ST1103L размещается напольно на любой ровной горизонтальной поверхности, обеспечивая простой монтаж и обслуживание. На задней панели предусмотрены две евророзетки, три «компьютерные» розетки C13 и одна розетка C19 для подключения нагрузки, а сеть подключается через разъём C20, что гарантирует надёжный контакт и безопасность. Встроенный зарядный блок с током 2 А обеспечивает быстрое восстановление заряда аккумуляторов после цикла разрядки.

Автономная работа

Внешние аккумуляторные блоки ёмкостью до 40 А·ч подключаются через специальный разъём, увеличивая время автономного питания до 30 минут при полной нагрузке 3 кВА. Внешние батареи монтируются с помощью батарейных модулей или стеллажей, а для подключения собственных внешних батарей, не входящих в решения ГК «Штиль», дополнительно приобретают батарейный кабель TD50A (не входит в базовую комплектацию). Интеллектуальный заряд и термокомпенсация продлевают срок службы аккумуляторов, а алгоритмы отключают их при разряде 80–85%, предотвращая глубокий разряд. Устройство прогнозирует время автономии под текущей нагрузкой.

Охлаждения

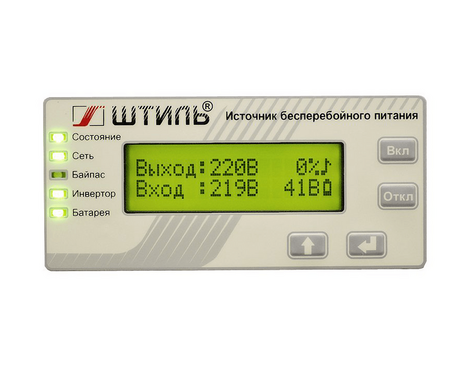

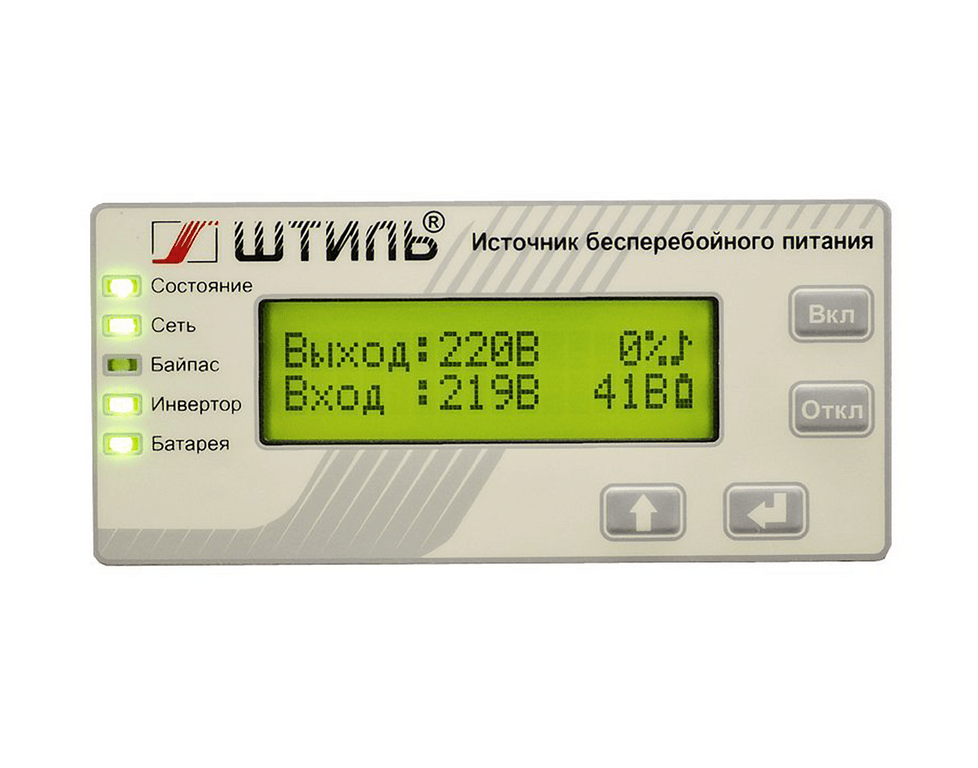

Двухвентиляторная система охлаждения с адаптивным режимом обеспечивает стабильную температуру и низкий уровень шума, зависящий от нагрузки. Панель управления с ЖК‑дисплеем, четырьмя клавишами и пятью индикаторами показывает состояние, сеть, байпас, инвертор и батарею. На экране отображаются входное и выходное напряжение, частоты, нагрузки, напряжения и состояние аккумуляторов, а также причины аварий. Можно запустить три теста АКБ (10‑секундный, по времени или до полного разряда) через меню «Система» раздела «Команда ИБП».

Мониторинг

ИБП оснащён электронной защитой от короткого замыкания, длительной перегрузки и перегрева, автоматически перезапускается после устранения причины. Встроенный варистор с защитой 2 кВ (корпус–провод) и 1 кВ (провод–провод) срабатывает за 50 мкс от импульсных перенапряжений, а фильтры подавляют сетевые помехи. При серьёзных неисправностях нагрузка либо отключается, либо переключается на сеть через байпас. Для мониторинга предусмотрены слоты под карты с интерфейсами RS‑232 (Megatec), RS‑485 (Modbus RTU/Штиль), USB‑ и mini‑USB‑порты, Ethernet (Web/SNMP/NTP/Modbus TCP/Штиль) и «сухие» контакты, контролируемые через веб‑браузер или программу Shtyl Device Manager; карты приобретаются отдельно.
