ИБП Штиль Однофазные (онлайн) STR 10 кВА / 8 кВт (STR1110SL)

Онлайн‑источник бесперебойного питания Штиль STR1110SL — однофазная система с двойным преобразованием энергии, рассчитанная на мощность 10 кВА и 8 кВт при выходном напряжении 220 В ± 2% с чистой синусоидой. Модель предназначена для защиты серверных и сетевых устройств, компьютерной техники, систем автоматизации технологических процессов, систем безопасности, видеонаблюдения, оповещения и аварийного освещения. Благодаря усовершенствованному корректору коэффициента мощности ИБП стабильно работает в связке с дизельными и бензиновыми генераторами, сохраняя высокий уровень надёжности электропитания.

Установка и подключение

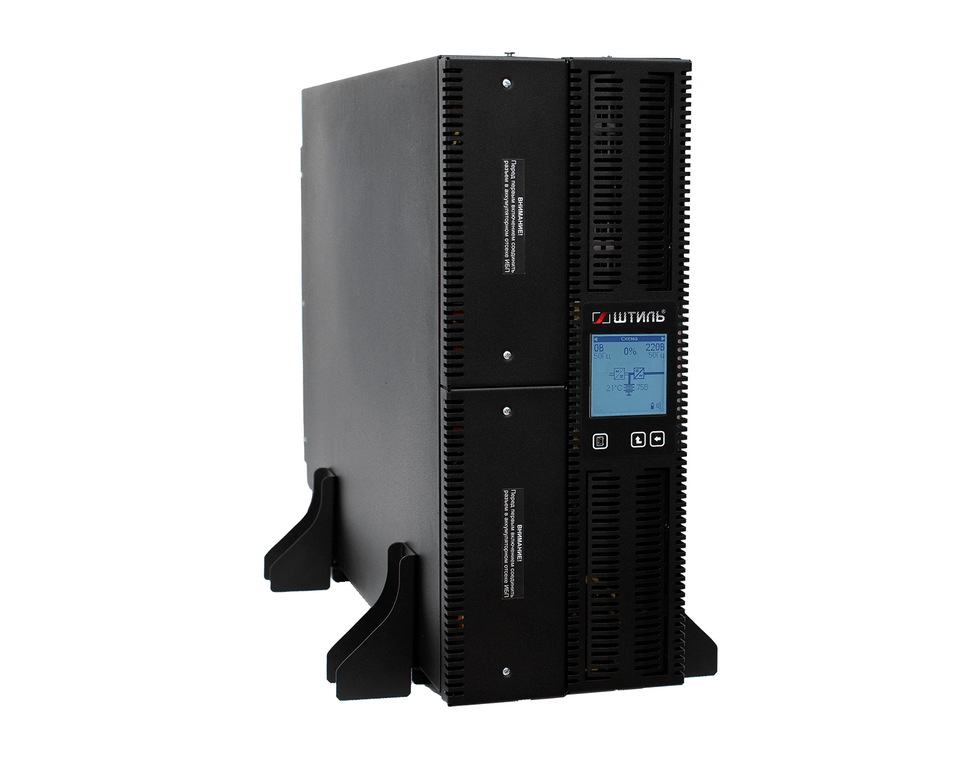

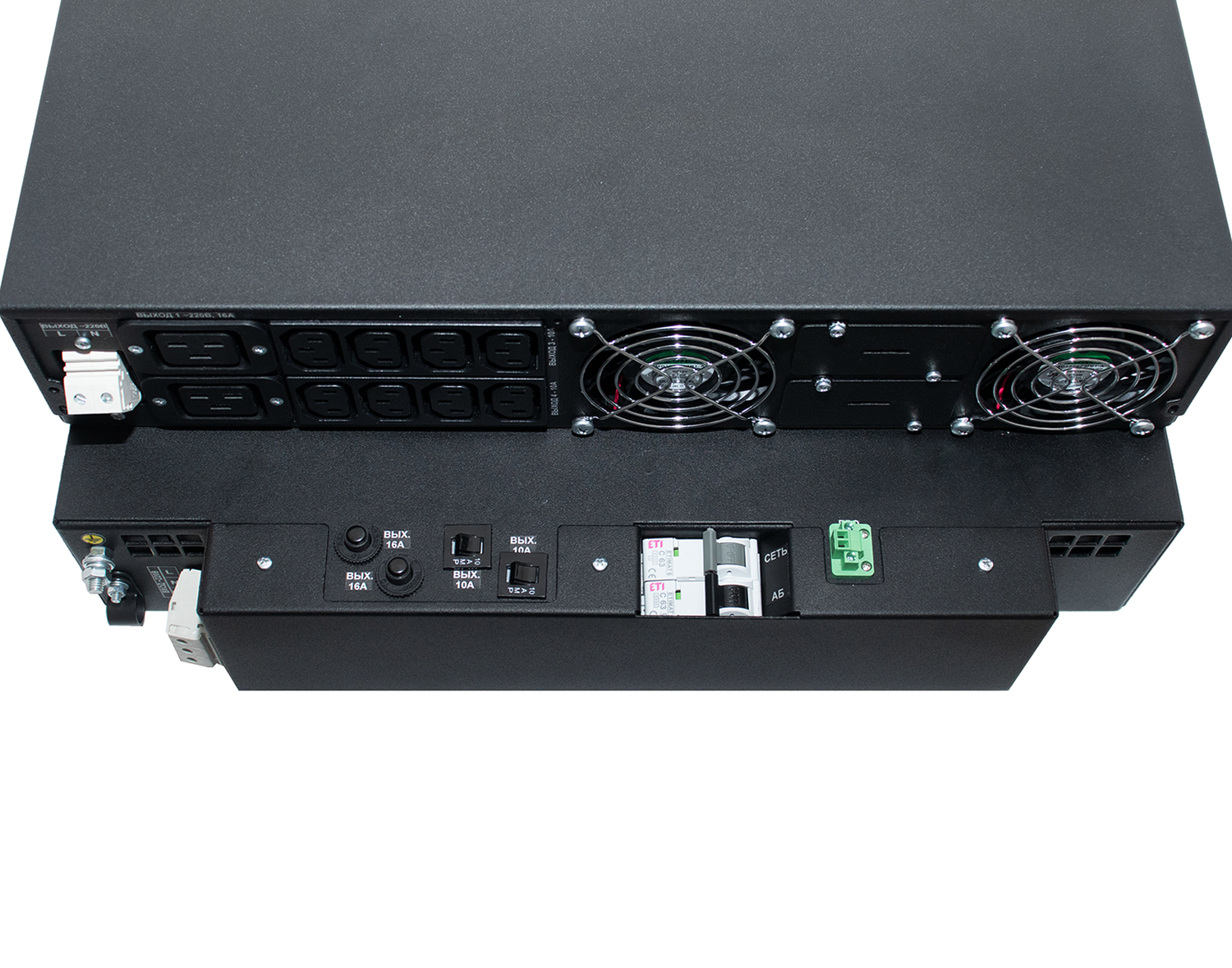

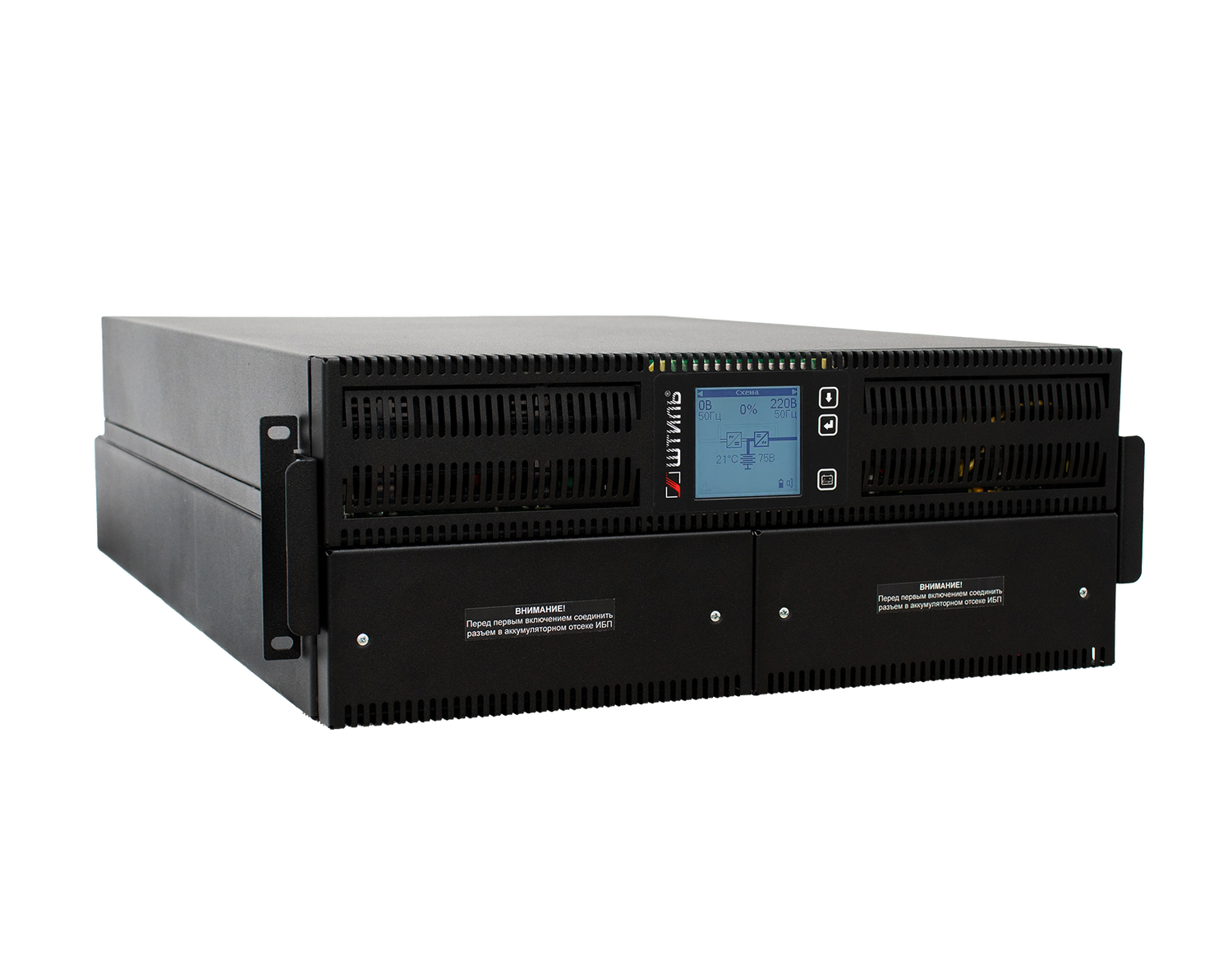

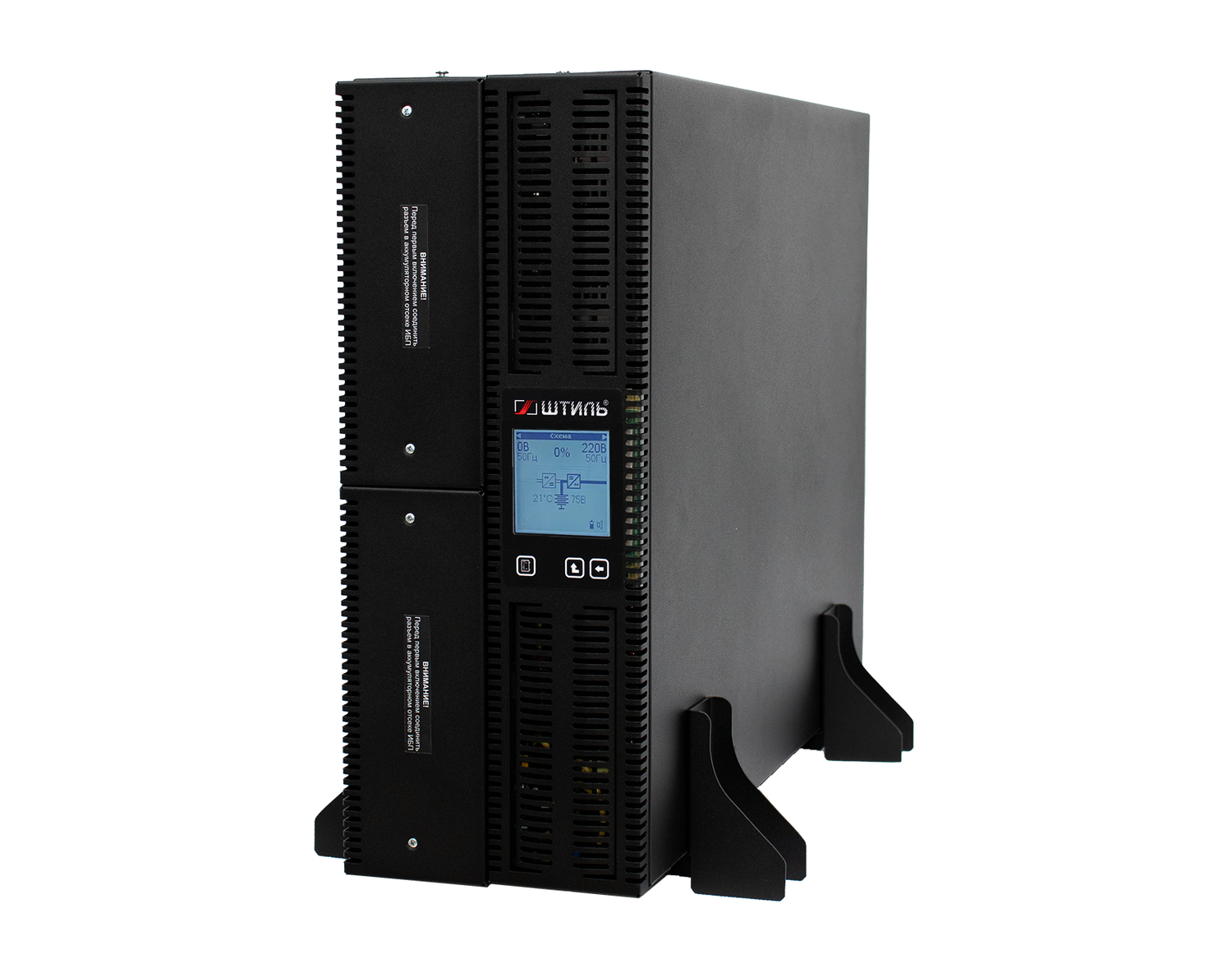

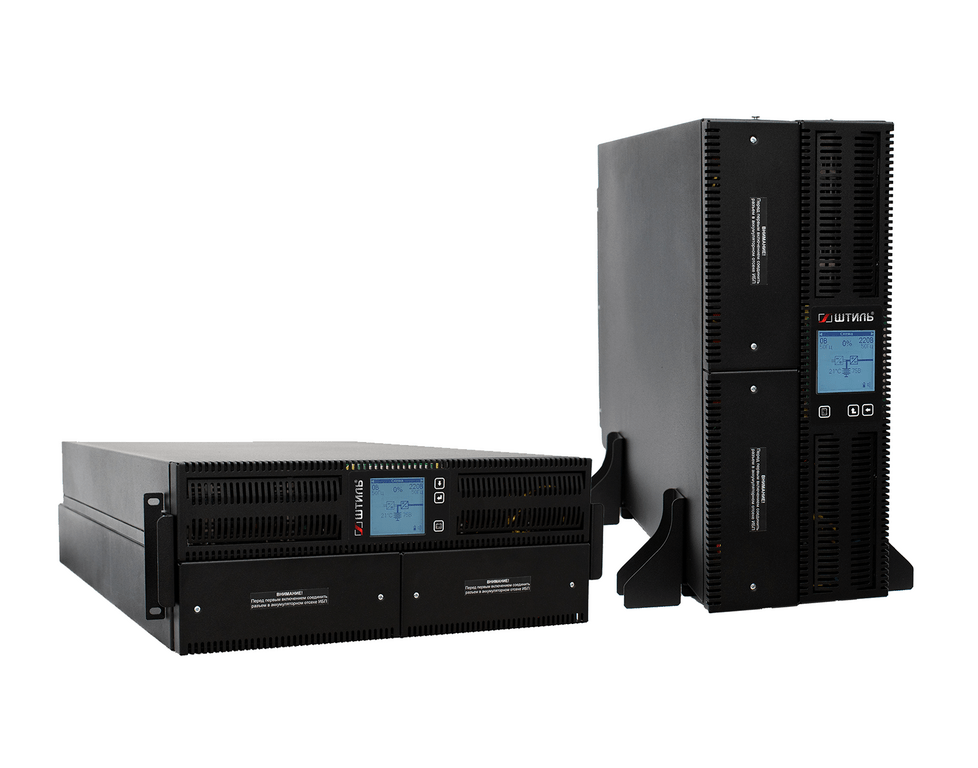

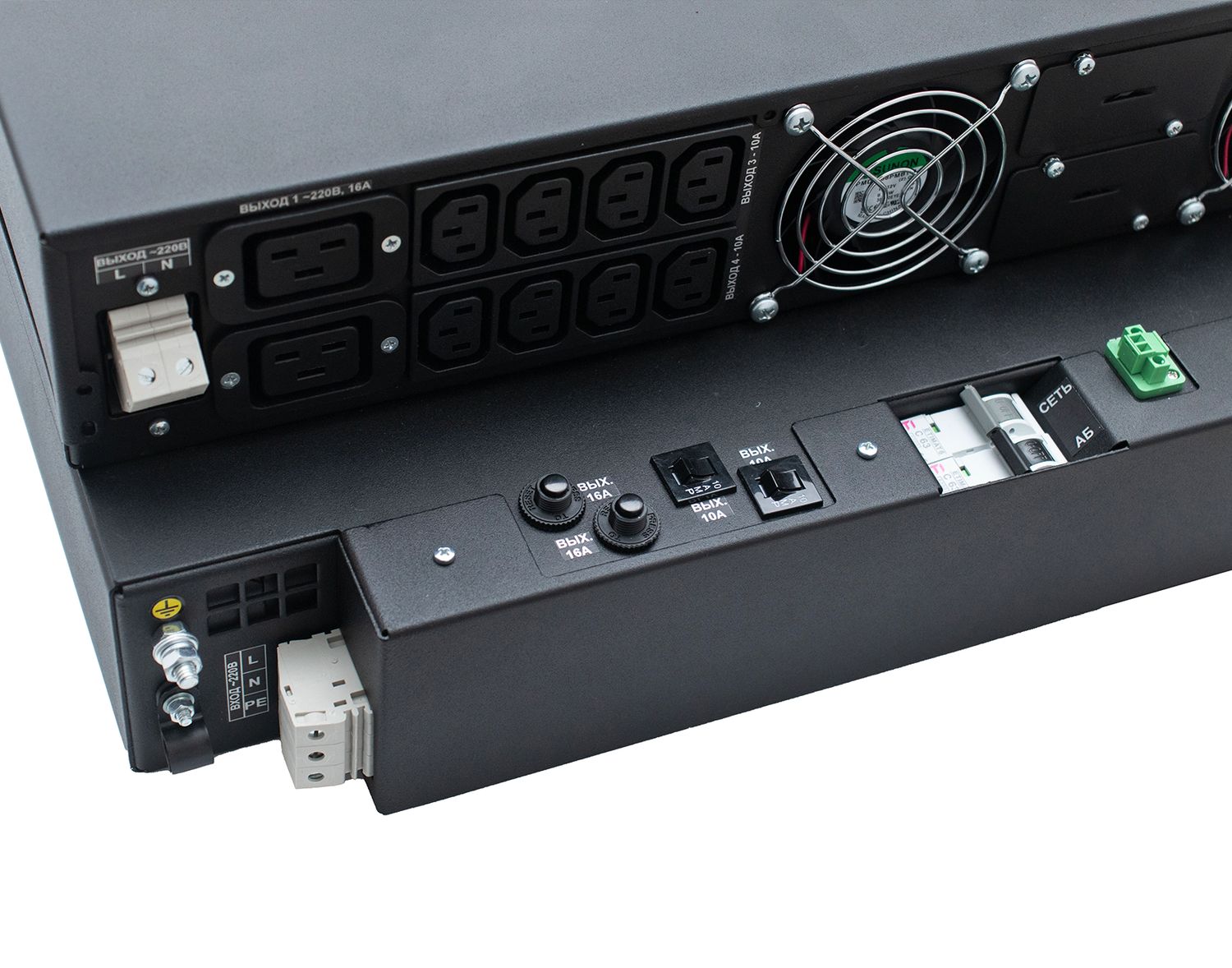

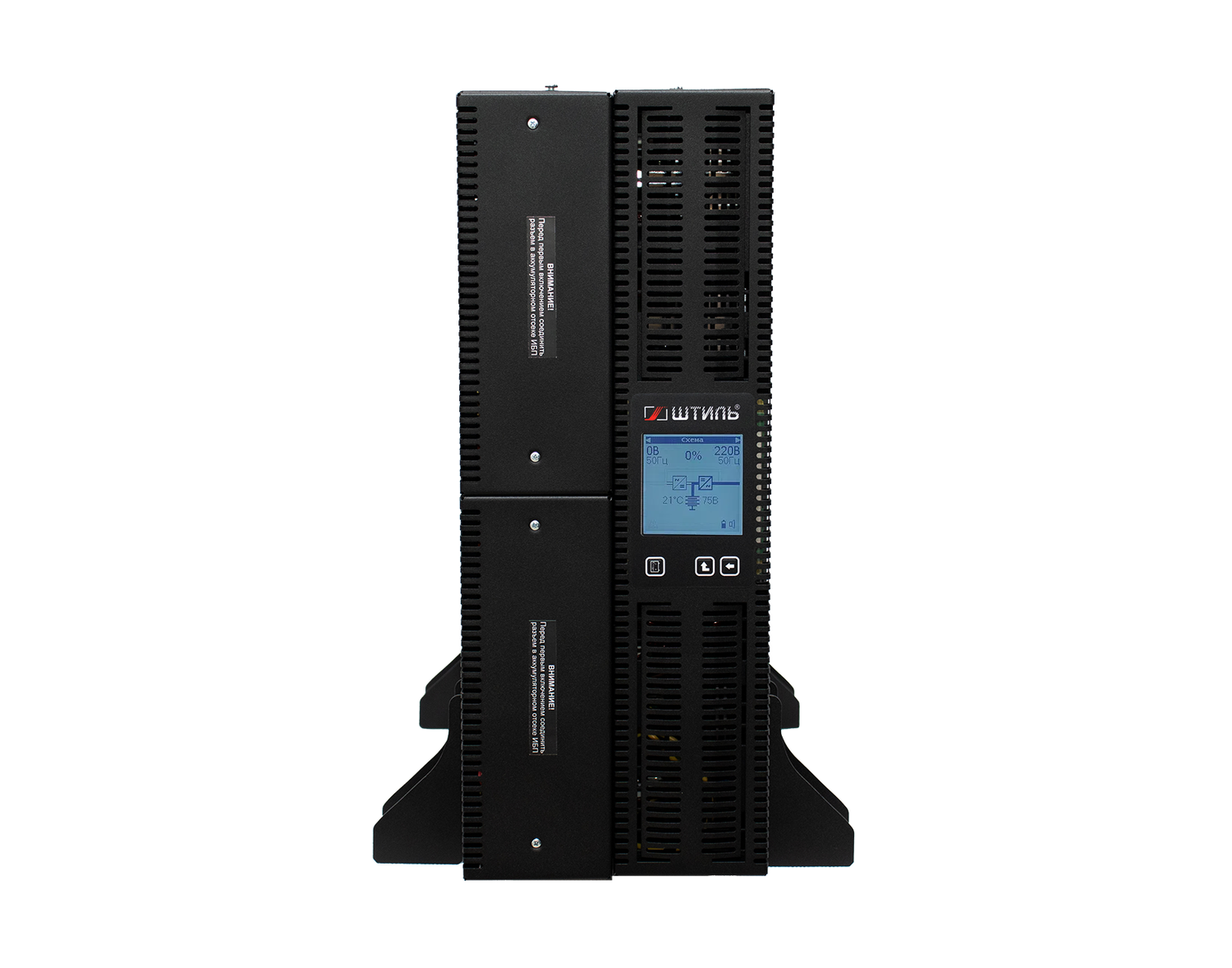

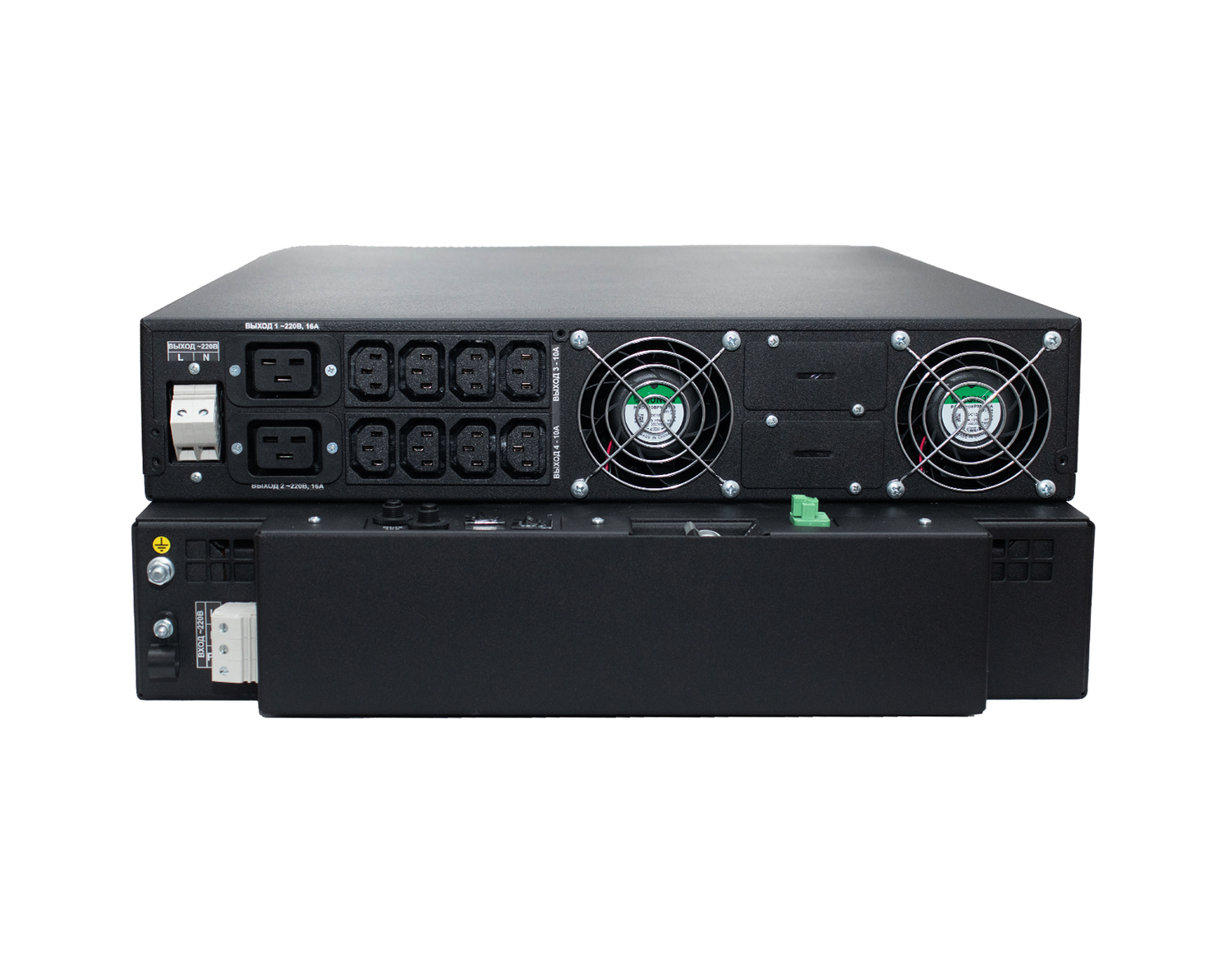

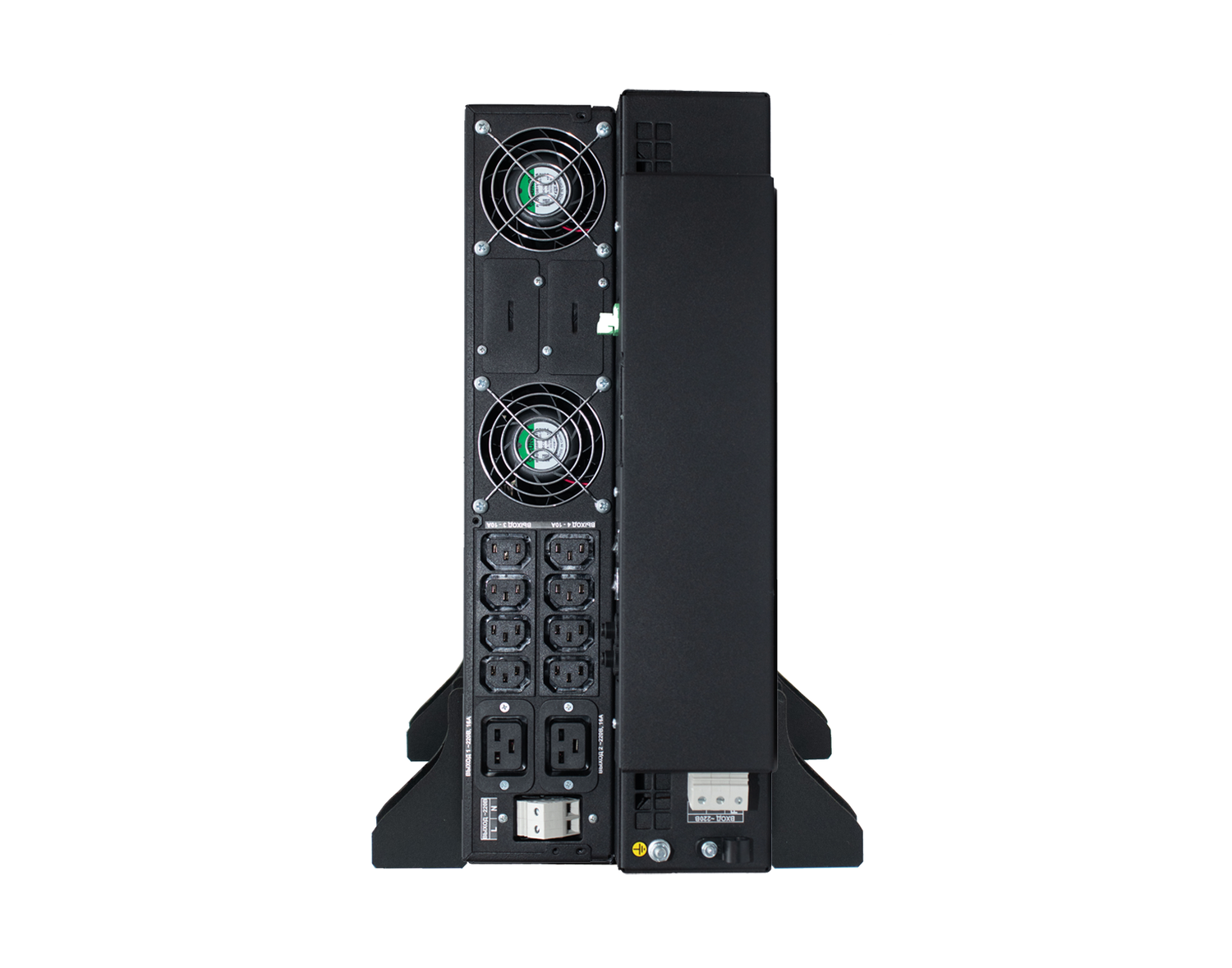

STR1110SL выполнен в универсальном форм‑факторе rack/tower, что позволяет устанавливать устройство как на пол, так и в 19‑дюймовую стойку или телекоммуникационный шкаф. При размещении в стойке без полок рекомендуется использовать комплект монтажа, обеспечивающий опору по всей глубине корпуса. Для подключения нагрузки на задней панели предусмотрены восемь розеток C13, две розетки C19 и клеммные выводы L и N, а сеть подключается через клеммный блок L, N, PE с использованием кабеля сечением 10 мм², что гарантирует надёжный контакт и безопасное эксплуатирование.

Автономная работа

ИБП оснащён двумя встроенными батарейными блоками суммарной ёмкостью 9 А·ч и зарядным устройством на 4 А. При нагрузке 70% от номинала устройство обеспечивает около двух минут автономного питания, что достаточно для корректного завершения работы серверов или передачи управляющих команд. Для увеличения времени резерва к ИБП можно подключить внешние аккумуляторные батареи, а фактическое время автономии при разных уровнях загрузки указано в режиме «Автономная работа» интерфейса. В случае неисправности встроенных блоков предусмотрена «горячая» замена без отключения нагрузки, не нарушающая гарантийные обязательства. Перед первым включением необходимо установить и подключить батарейные блоки, как указано в руководстве по эксплуатации.

Панель управления

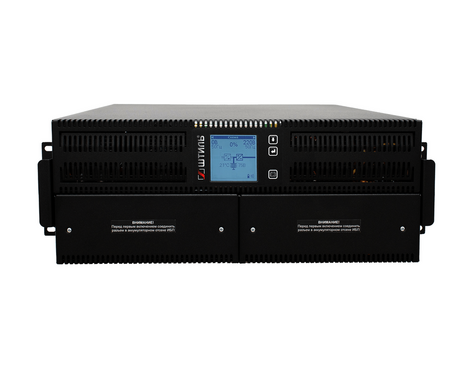

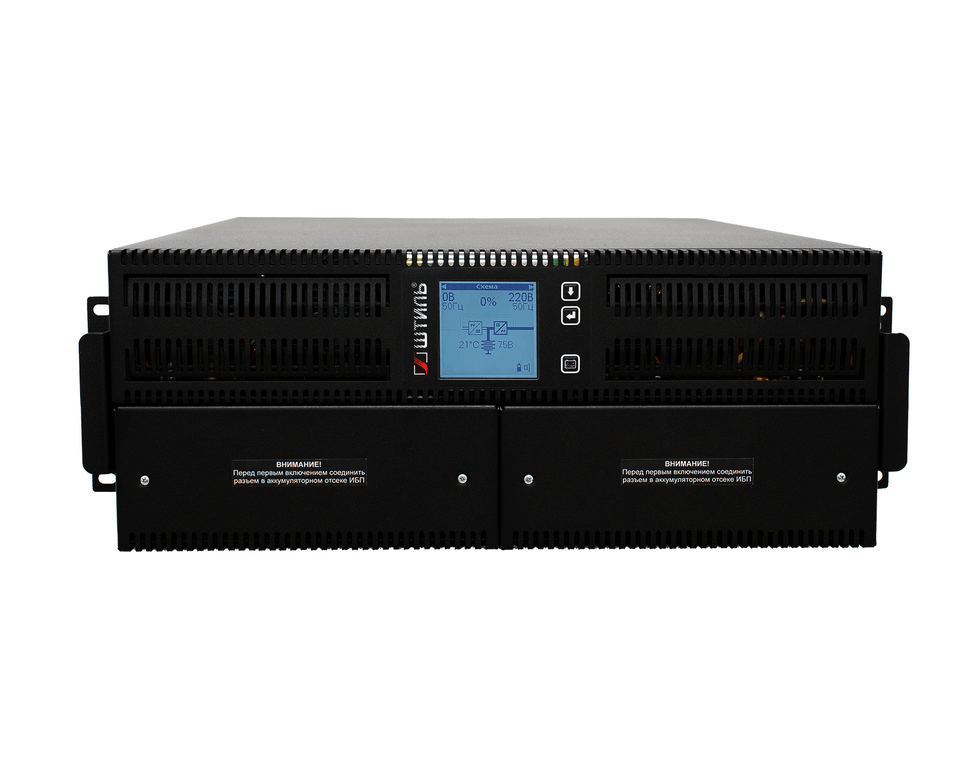

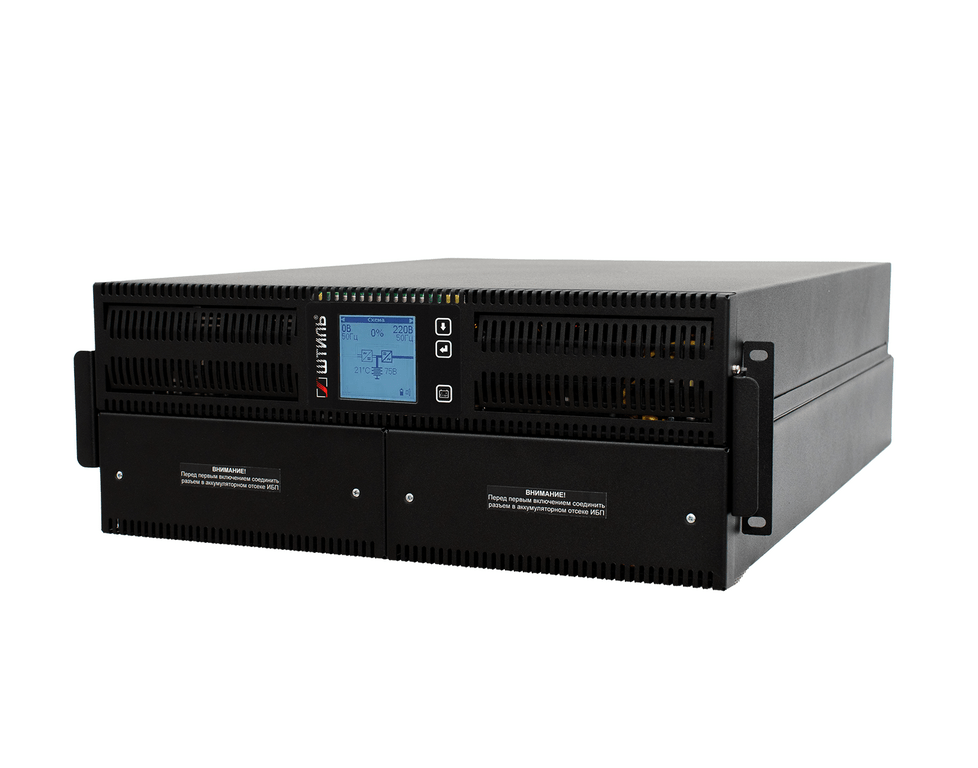

Встроенный ЖК‑дисплей с гироскопом автоматически меняет ориентацию изображения в зависимости от положения корпуса. На экране отображаются входное и выходное напряжение и частота, процент загрузки ИБП, активная и полная мощность, мнемосхема состояния устройства, температура, напряжение и ток АКБ, внутренняя температура, уровень заряда и прогнозируемое время автономии, причины аварий, а также режимы работы онлайн, байпас или питание от батарей.

Настройка параметров

Пользователь может настроить режим работы on‑line или ECO, режим байпаса, способ запуска, выходное напряжение 220–240 В (с шагом 5 В), частоту при работе от АБ (50/60 Гц), порог отключения неприоритетной нагрузки и уровень «глубокого» разряда батарей. В меню «Команды» раздела «Тесты батарей» запускаются 10‑секундный, по времени и полный тесты, позволяющие оценить остаточную ёмкость, износ и прогнозировать время автономного питания.

Система охлаждения

Для отвода тепла используется система охлаждения, состоящая из двух малошумных вентиляторов, скорость которых автоматически изменяется в зависимости от уровня нагрузки. При низкой загрузке обороты снижаются, уменьшая шум и энергопотребление, а при увеличении нагрузки и подъёме температуры обороты повышаются, обеспечивая стабильную работу компонентов. Такой режим позволяет сохранять комфортный уровень шума при одновременном поддержании оптимальной температуры внутри корпуса ИБП.

Защита

STR1110SL оснащён электронной защитой от перегрузки, короткого замыкания и внутреннего перегрева, а после устранения причины срабатывания устройство автоматически перезапускается. Встроенная защита подавляет высокочастотные сетевые помехи и импульсные перенапряжения, а при серьёзных неисправностях нагрузка либо обесточивается, либо безразрывно переключается на сеть через байпас, минимизируя простои и отключения. Это сочетание функций обеспечивает высокий уровень надёжности и безопасность подключённого оборудования.

Средства мониторинга

Состояние ИБП и нагрузки контролируется через веб‑браузер или программное обеспечение Shtyl Device Manager, отображающее параметры, события и историю. Платы расширения приобретаются отдельно, что позволяет гибко настраивать уровень интеграции в системы автоматизации и централизованного управления.
