ИБП Штиль Однофазные (онлайн) STR 500 ВА / 400 Вт (STR500SL-18)

ИБП Штиль STR500SL-18 (500 ВА / 400 Вт) — однофазный онлайн‑источник бесперебойного питания с двойным преобразованием, рассчитанный на мощность 500 ВА и 400 Вт при выходном напряжении 220 В ± 2% с идеальной синусоидой. Модель предназначена для резервного питания и защиты компьютерной техники, сетевого оборудования, систем безопасности, аварийного освещения и бытовых приборов небольшой мощности. Устройство эффективно работает в паре с бытовыми генераторами благодаря усовершенствованному корректору коэффициента мощности.

Диапазон стабилизации

Источник питания реализует схему двойного преобразования энергии, при которой входное напряжение сначала преобразуется в постоянный ток, а затем в синусоидальный ток. Стабилизация осуществляется в диапазоне 90–295 В с точностью ± 2% без использования аккумуляторов, что продлевает их срок службы. При отключении сети или выходе параметров за допустимые пределы питание нагрузки мгновенно и без разрывов переходит в автономный режим, обеспечивая непрерывность работы подключённого оборудования.

Подключение

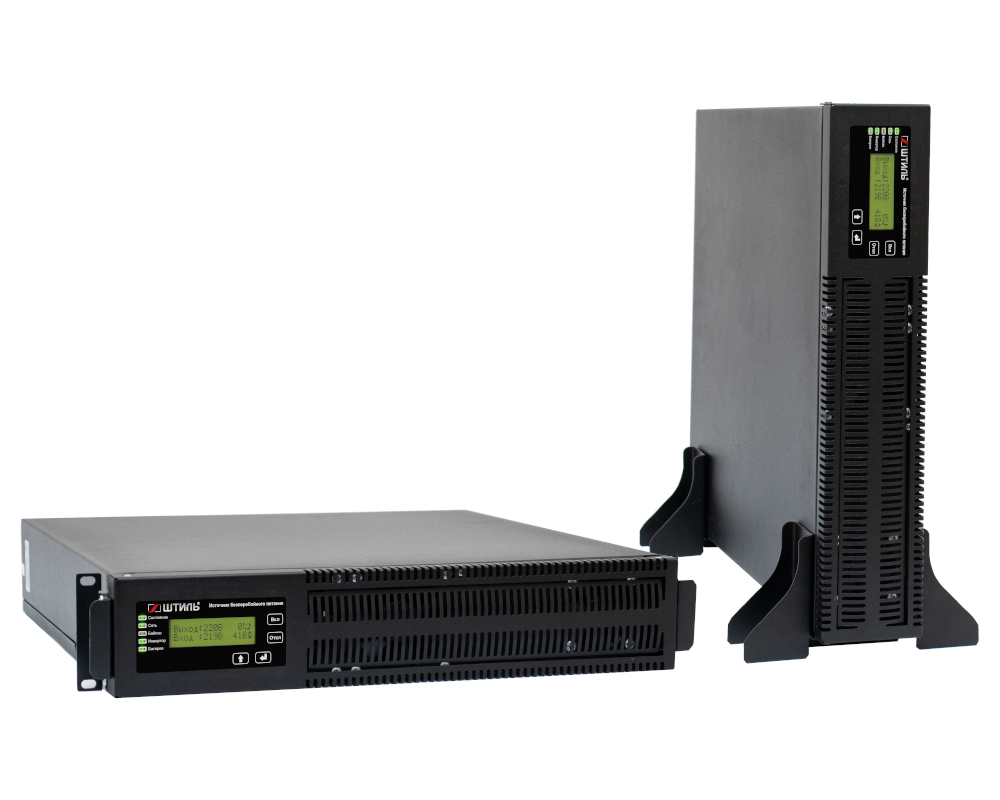

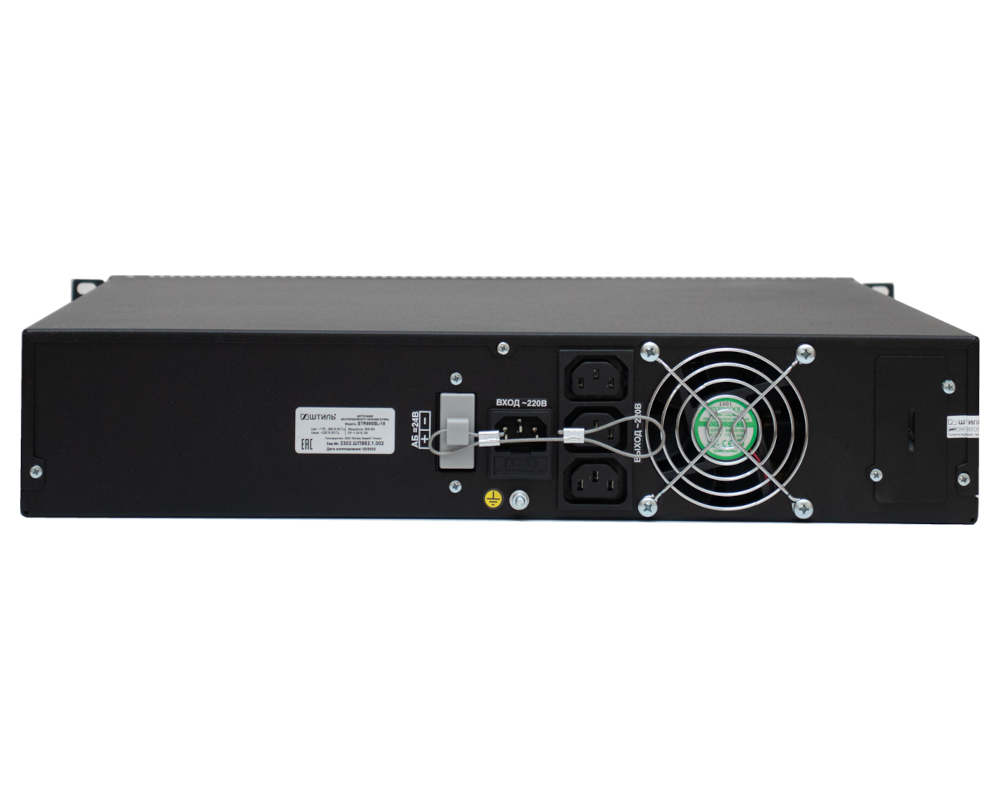

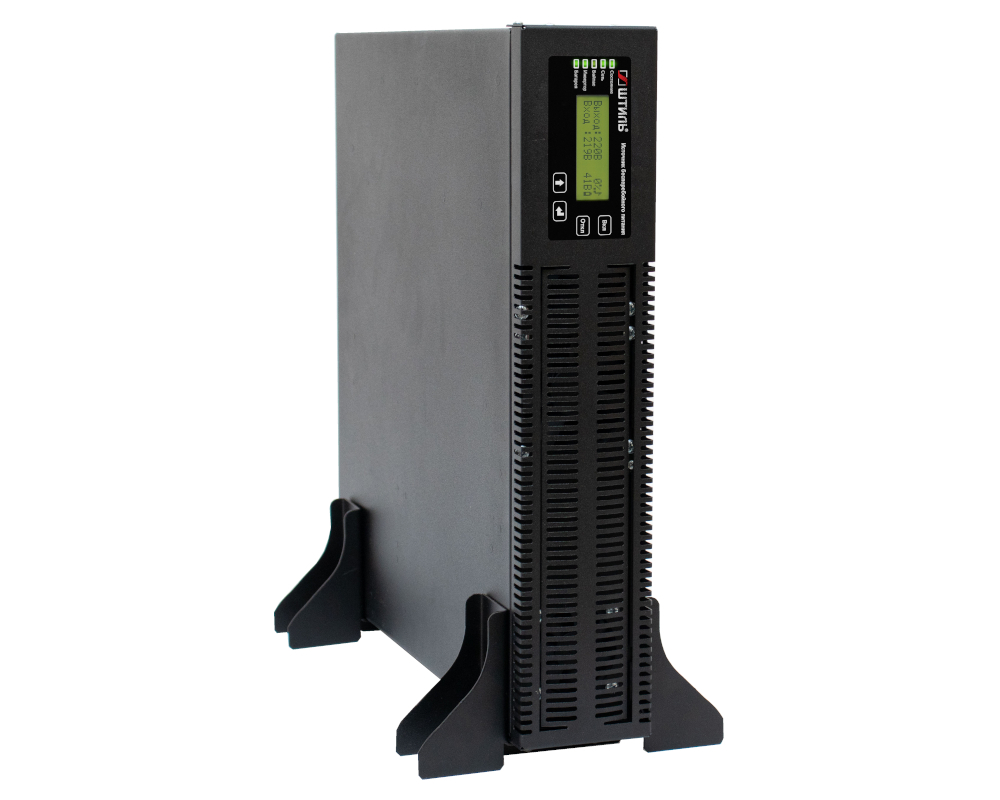

Универсальный корпус STR500SL‑18 допускает два варианта установки: в 19‑дюймовую стойку в горизонтальном положении или на пол, стол или стеллаж в вертикальном положении. При размещении в стойке без полок рекомендуется комплект для монтажа, обеспечивающий опору по всей глубине корпуса. Для подключения нагрузки предусмотрены три «компьюторные» розетки C13, а сеть подключается через сетевой кабель с евровилкой длиной 1,5 м, обеспечивая простой и безопасный монтаж.

Автономная работа

Встроенное зарядное устройство STR500SL‑18 обеспечивает ток 5 А, а аккумуляторный блок состоит из четырёх свинцово‑кислотных батарей суммарной ёмкостью 18 А·ч. При полной нагрузке устройство обеспечивает 22 минуты автономного питания, достаточные для корректного завершения работы компьютера или сохранения данных. Для увеличения времени до 2,5 часа при 100% загрузке можно подключить до четырёх внешних батарейных модулей BMRT‑24‑18, указанных в таблице автономной работы. Внутренний блок подлежит «горячей» замене при неисправности, не влияющей на гарантию, и изначально не подключается для предотвращения саморазряда.

Панель управления

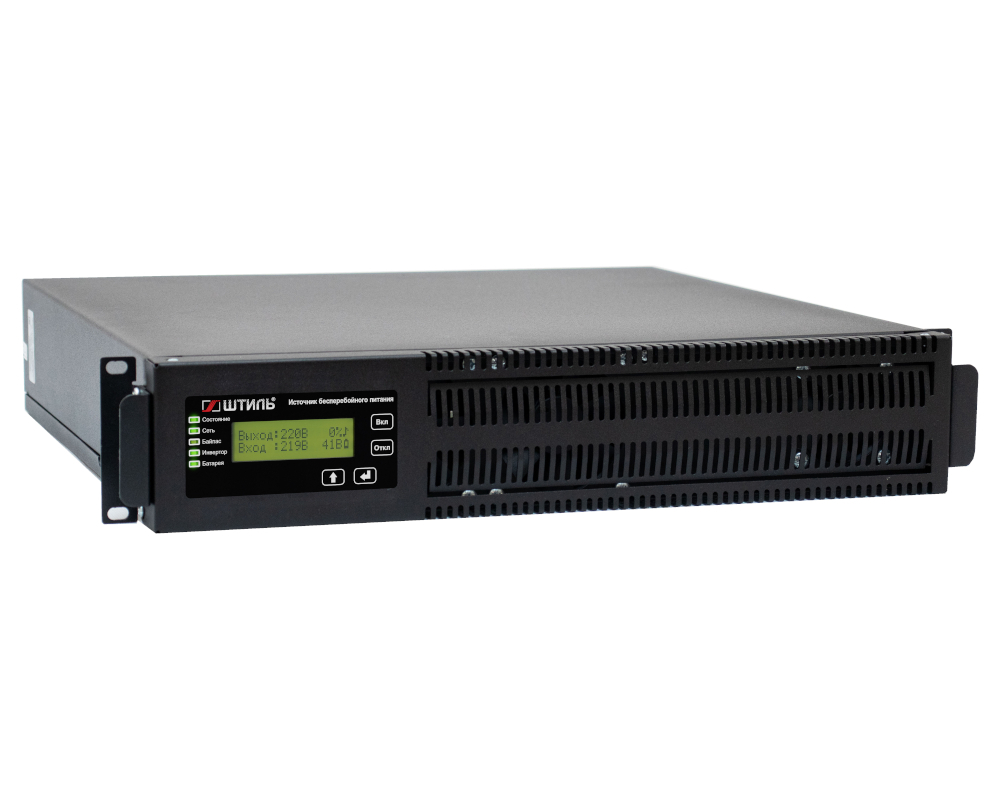

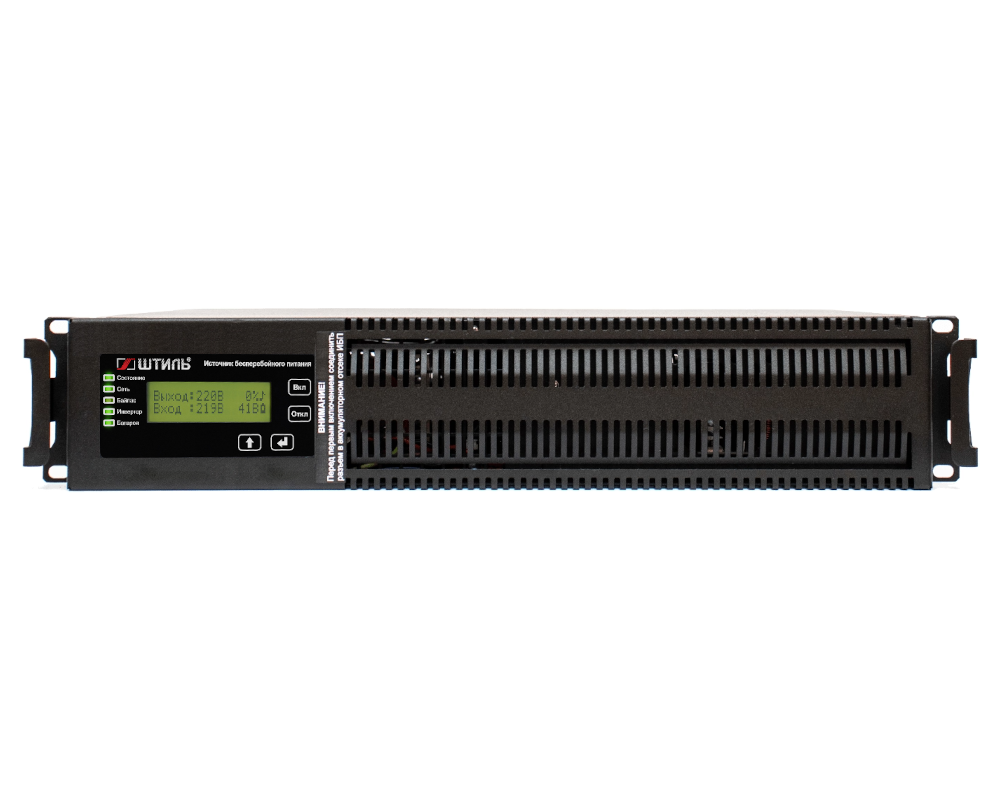

Контроль и настройка выполняются на панели с ЖК‑дисплеем, функциональными клавишами и пятью светодиодными индикаторами, отображающими состояние, сеть, байпас, инвертор и батарею. На экране показываются входное и выходное напряжение, процент загрузки, напряжение и состояние АКБ, активная и полная мощность, а также причины аварий. Можно настроить режим запуска и работы, выходное напряжение, номинальную частоту при работе от АКБ, режим байпаса, звуковую сигнализацию, параметры аккумуляторов и режимы тестов. Существует три типа тестов: 10‑секундный, по времени и до полного разряда, с измерением остаточной ёмкости.

Система охлаждения

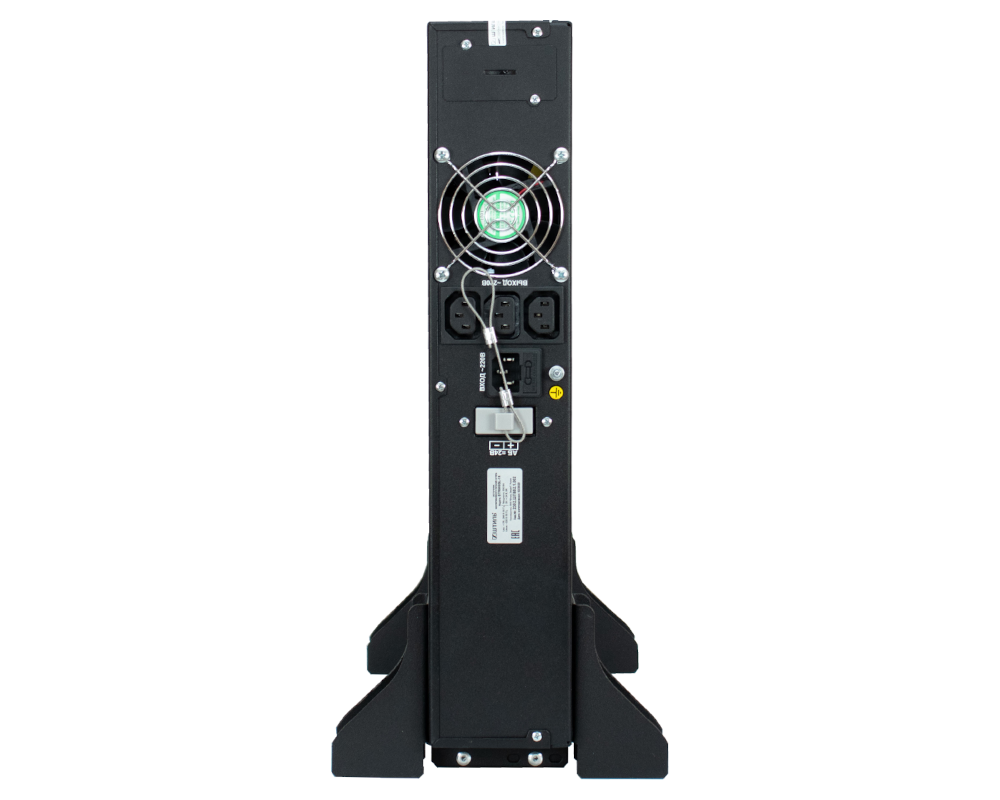

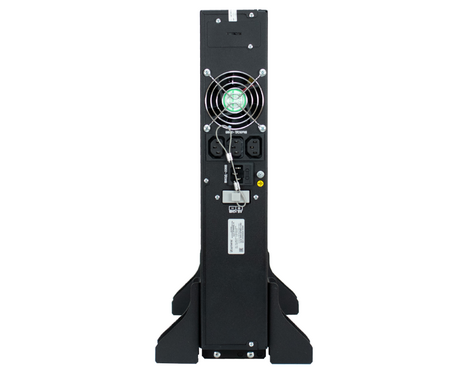

Устройство оборудовано малошумным вентилятором на задней панели с автоматической скоростью вращения, зависящей от нагрузки, что обеспечивает стабильную температуру и комфортный уровень шума.

Средства мониторинга

Для мониторинга установлен слот для карты с интерфейсами RS‑232 (Megatec), RS‑485 (Modbus RTU/Штиль), USB‑ и mini‑USB‑порты, Ethernet (Web/SNMP/NTP/Modbus TCP/Штиль), «сухие» контакты и датчик температуры. Состояние и режимы работы отслеживаются в веб‑браузере или программе Shtyl Device Manager через интернет или локальное подключение. Карта мониторинга приобретается отдельно.

Защита

STR500SL‑18 имеет электронную защиту от перегрузки, короткого замыкания и внутреннего перегрева, автоматически перезапускается после устранения причины. Встроенный варистор с защитой 2 кВ (корпус–провод) и 1 кВ (провод–провод) срабатывает за 50 мкс, подавляя импульсные перенапряжения. Фильтры высоких частот защищают сеть от помех 150 кГц–30 МГц и нагрузку от помех до 2,5 кГц, а при серьёзных неисправностях нагрузка либо отключается, либо переключается на сеть через байпас, обеспечивая максимальную надёжность и безопасность подключённого оборудования.
