ИБП Штиль Однофазные (онлайн) STR 500 ВА / 400 Вт (STR500SL)

Онлайн‑источник бесперебойного питания Штиль STR500SL — однофазный ИБП с двойным преобразованием, рассчитанный на мощность 500 ВА и 400 Вт при выходном напряжении 220 В ± 2% с идеальной синусоидой. Модель предназначена для защиты серверов и компьютеров, сетевого оборудования, систем безопасности, аварийной сигнализации, видеонаблюдения, музыкальной и аудиовизуальной техники, а также бытовых приборов небольшой мощности. Благодаря усовершенствованному алгоритму коррекции коэффициента мощности ИБП стабильно работает в паре с бытовыми генераторами.

• КПД в режиме on-line 96%
• КПД в автономном режиме 81%
• КПД при работе через байпас или в режиме ECO 99%

Топология и стабилизация напряжения

STR500SL реализует схему двойного преобразования энергии, при которой входное напряжение сначала преобразуется в постоянный ток, а затем в синусоидальный ток. Устройство стабилизирует входной сигнал в диапазоне 90–295 В с точностью ± 2% без использования батарей, продлевая их срок службы. При отключении электроэнергии или выходе параметров за допустимые пределы ИБП моментально и безразрывно переключает нагрузку на автономный режим, обеспечивая непрерывное питание оборудования с синусоидой в любом режиме работы.

Установка и подключение

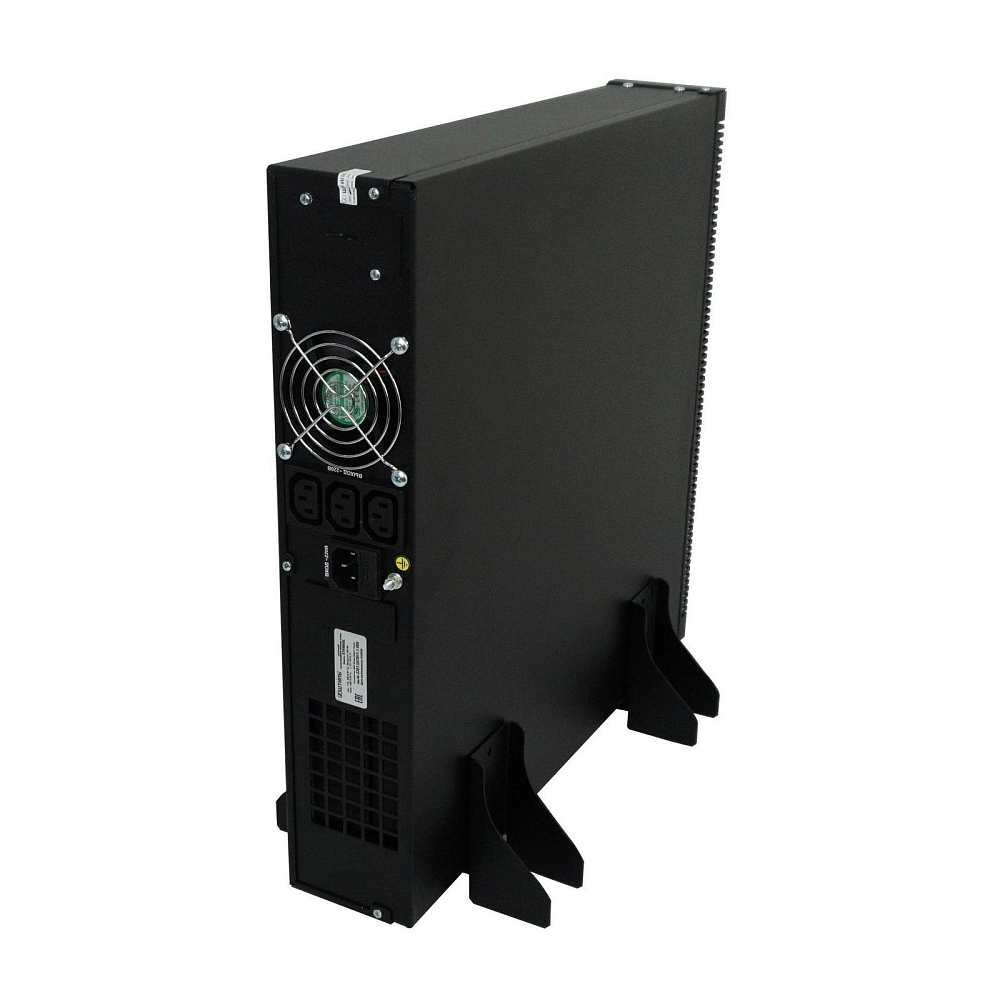

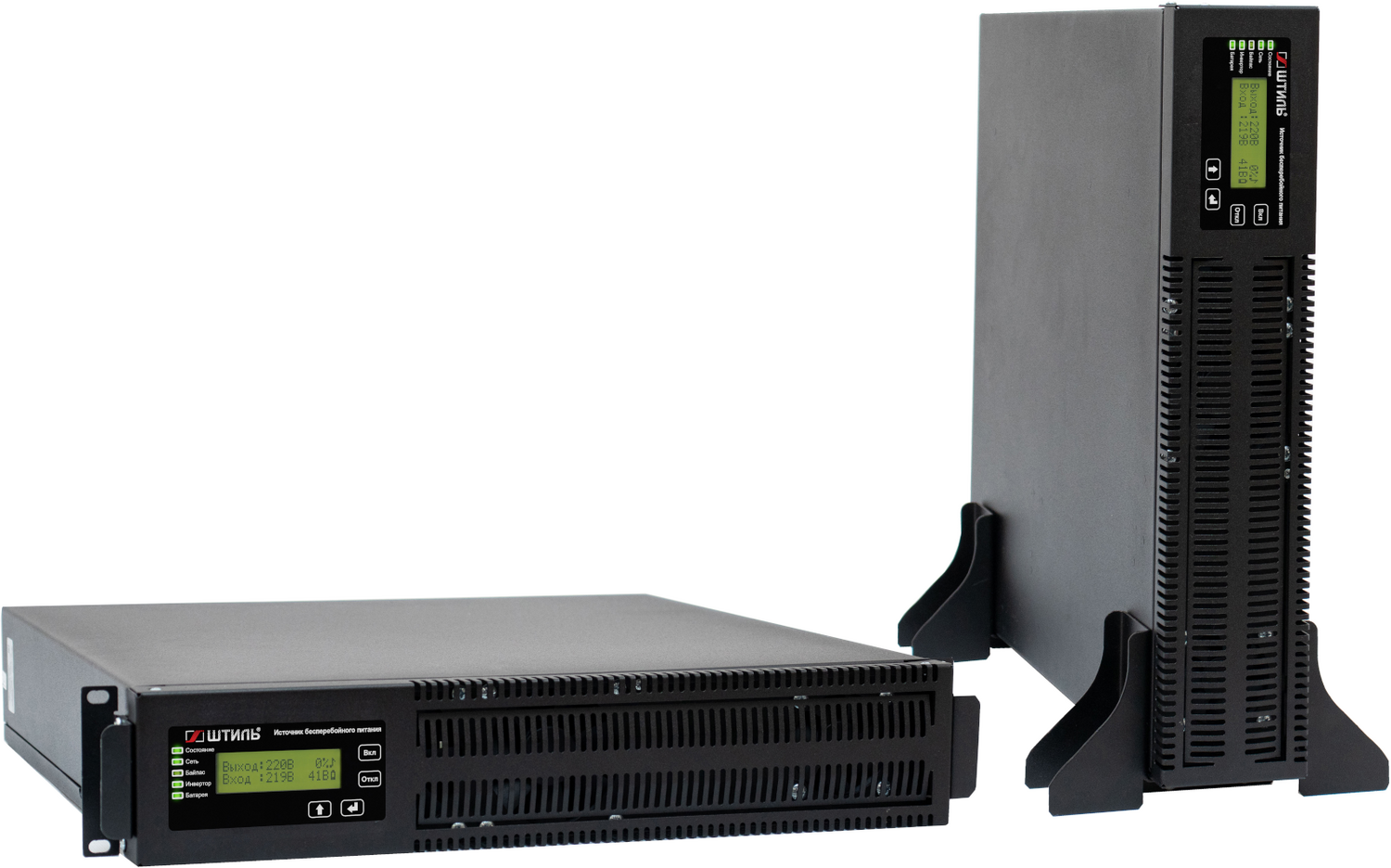

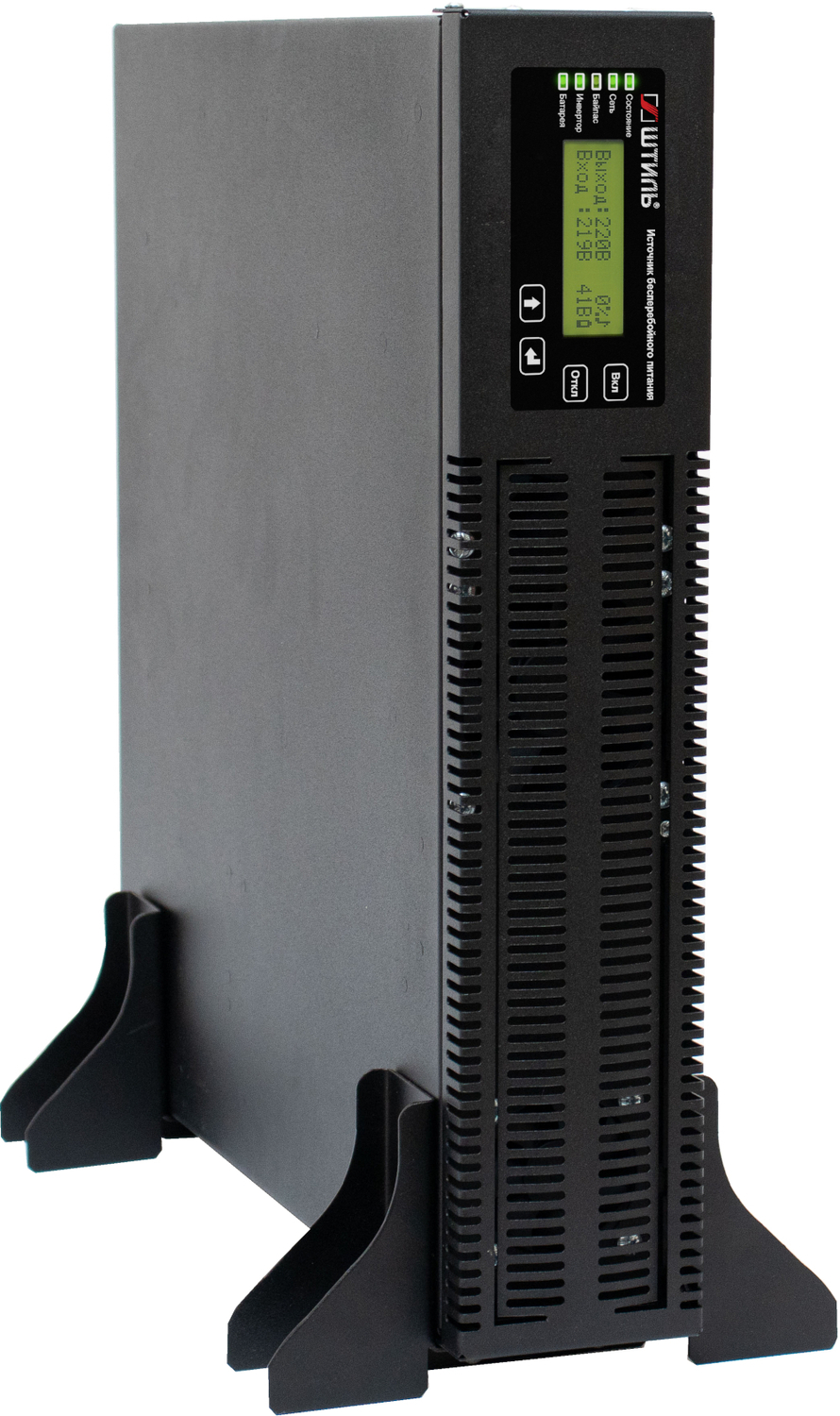

Универсальный корпус STR500SL допускает два варианта монтажа: установка в 19‑дюймовую стойку в горизонтальном положении или размещение на полу, столе или стеллаже в вертикальном положении. При размещении в стойке без полок рекомендуется комплект для монтажа, обеспечивающий поддержку по всей глубине корпуса. Для подключения нагрузки предусмотрены три «компьютерные» розетки C13, а к сети устройство подключается через сетевой кабель с вилкой Schuko – C13 длиной 1,5 м, что обеспечивает простоту и безопасность установки.

Автономная работа

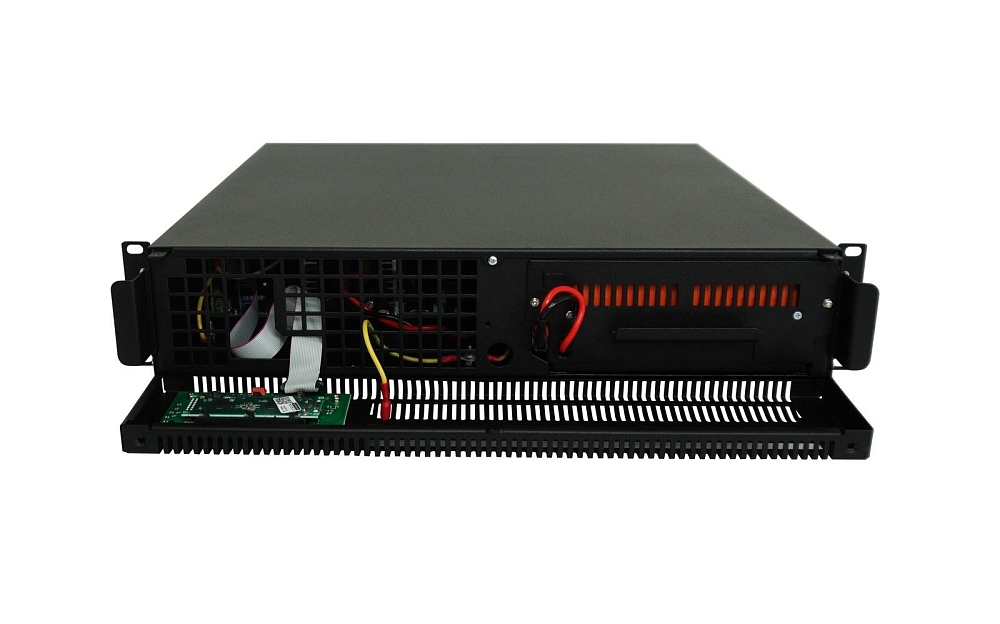

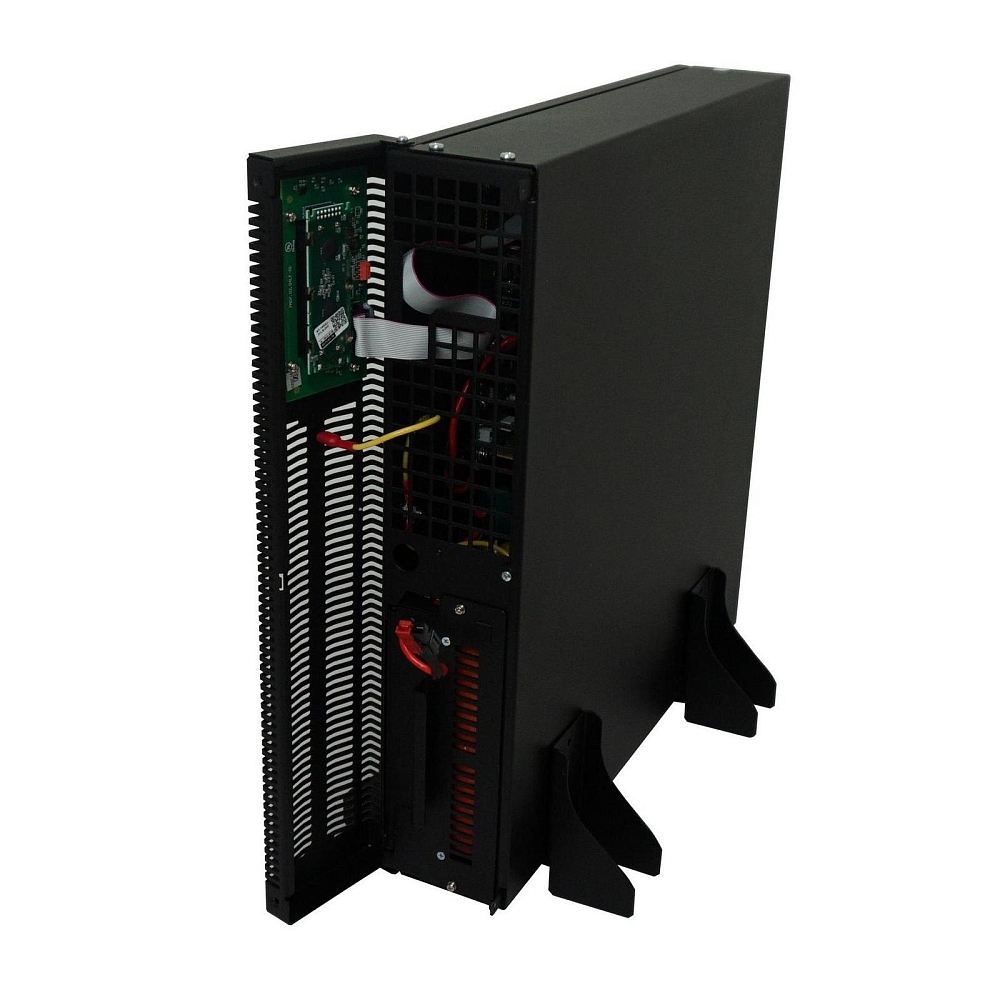

Встроенный батарейный блок STR500SL включает два свинцово‑кислотных аккумулятора суммарной ёмкостью 9 А·ч, а зарядное устройство обеспечивает ток 1 А. При полной нагрузке 500 ВА устройство обеспечивает около 10 минут автономного питания, что достаточно для корректного завершения работы компьютера или сохранения данных. Время автономии при частичной нагрузке указано в таблице, а для увеличения времени можно заменить батарейный блок на новый, приобретённый отдельно. Внутреннее зарядное устройство применяет интеллектуальный алгоритм с термокомпенсацией, а также отключает аккумуляторы при разряде до 80–85%, предотвращая глубокий разряд и повреждение. Система уведомляет о износе батарей и прогнозирует время автономии подключённой нагрузки.

Панель управления

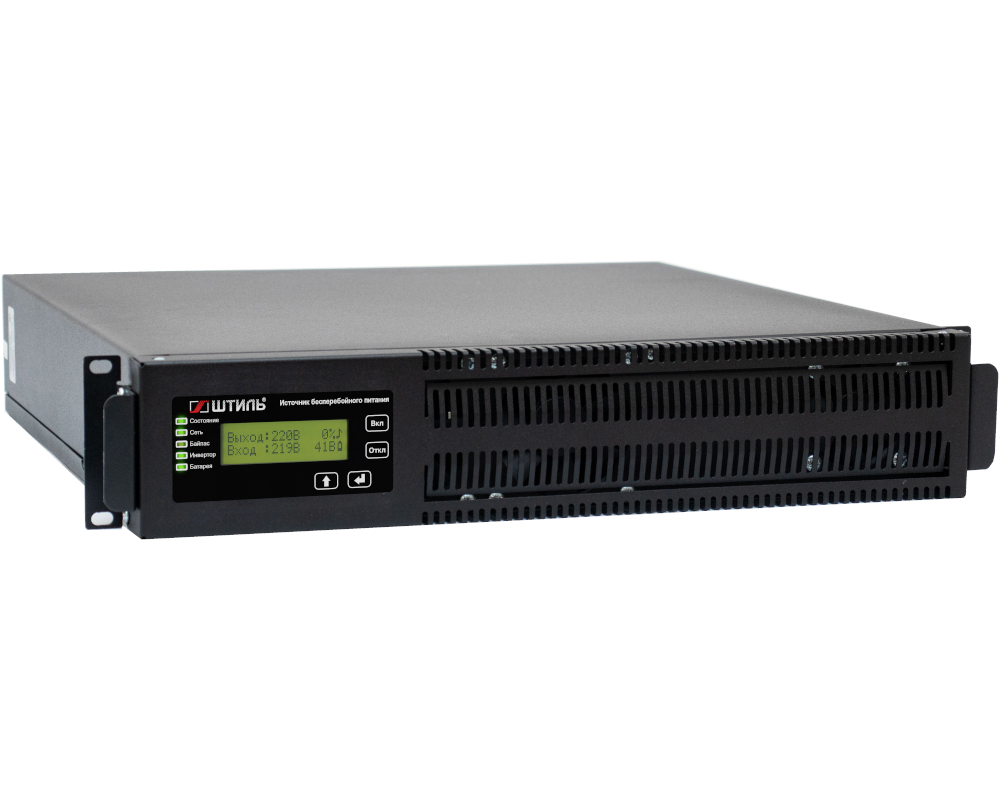

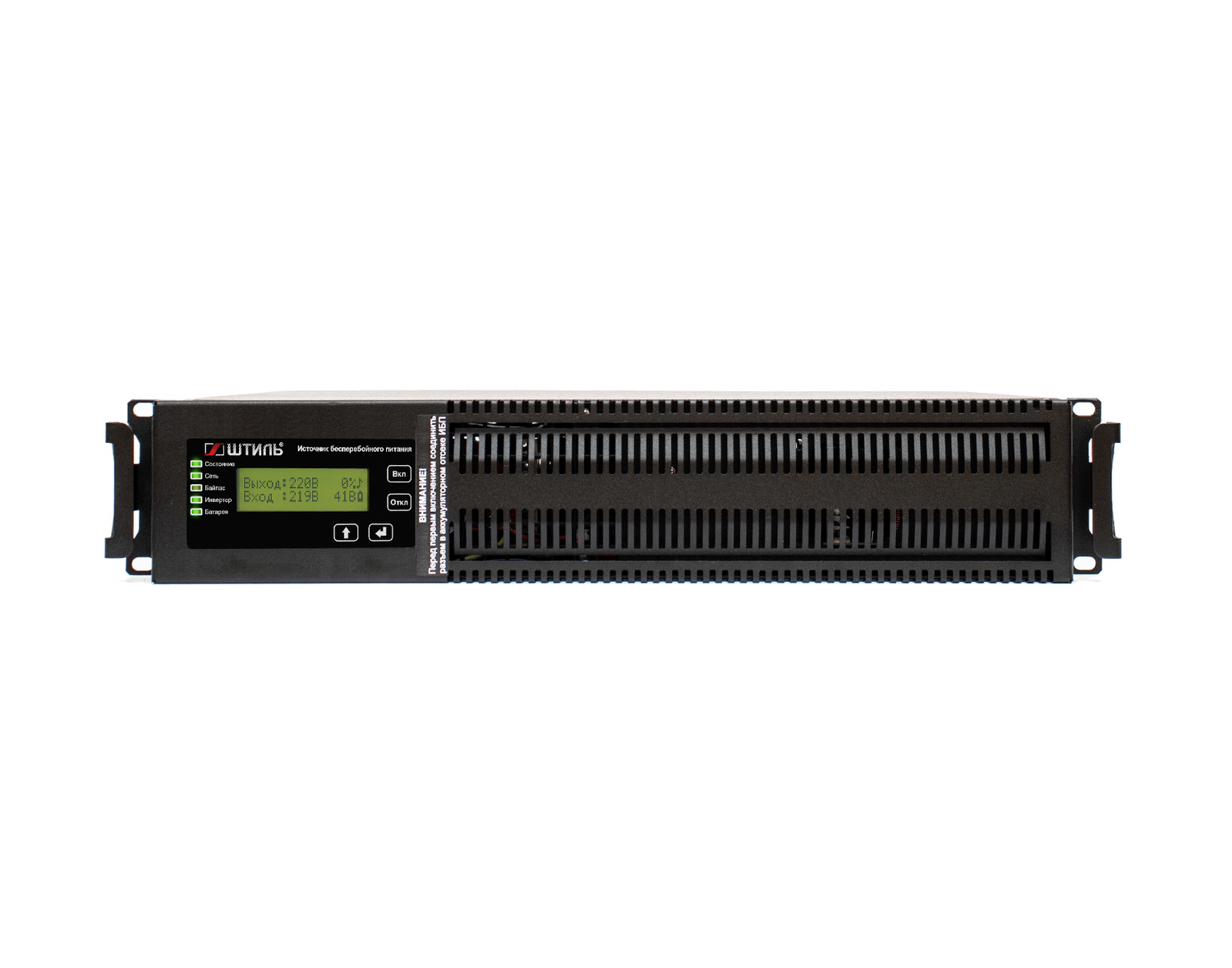

Контроль и настройка выполняются на панели с ЖК‑дисплеем, функциональными клавишами и светодиодными индикаторами, отображающими состояние, сеть, байпас, инвертор и батарею. На экране показываются входное и выходное напряжение, процент загрузки ИБП, напряжение и состояние батарей, активная и полная мощность, а также информация об авариях. Можно настроить режим запуска и работы, выходное напряжение, номинальную частоту при работе от АКБ, режим байпаса, включение и отключение звуковой сигнализации, параметры аккумуляторов и режимы тестов. Существует три типа тестов: 10‑секундный, по заданному времени и до полного разряда, с измерением остаточной ёмкости, запускаемые в меню «Настройки».

Мониторинг

STR500SL поддерживает установку карты мониторинга, позволяющей контролировать состояние и изменять параметры устройства. Совместимы интерфейсы RS‑232 с протоколом Megatec, RS‑485 (Штиль), USB‑ и mini‑USB‑порты, Ethernet‑слот (Web/SNMP/NTP/Modbus TCP/Штиль) и «сухие» контакты, а также датчик температуры. Состояние ИБП можно отслеживать в веб‑браузере или программе Shtyl Device Manager, подключая устройство к интернет‑сети через Ethernet. Для настройки также используется подключение компьютера через USB или RS‑232. Карта мониторинга не входит в базовую комплектацию и приобретается отдельно.

Защита

ИБП оснащён электронной защитой от перегрузки, короткого замыкания и внутреннего перегрева, а после устранения причины защита автоматически отключается и ИБП перезапускается. Встроенные фильтры подавляют импульсные перенапряжения и высокочастотные сетевые помехи, а при серьёзных неисправностях нагрузка либо отключается, либо переключается на сеть через байпас без перерывов. Устройство также оборудовано малошумным вентилятором с автоматической скоростью вращения, меняющейся в зависимости от нагрузки, что обеспечивает стабильную работу и комфортный уровень шума.
