Симулятор токарного станка с ЧПУ 3.0.1 – мультимедийное приложение для обучения принципам программирования операций токарной обработки деталей с использованием стандартного (ISO) G‑кода. Симулятор позволяет отработать навыки написания и отладки управляющих программ (УП) без использования реального оборудования.
Основные функции
Редактирование управляющих программ:
- текстовый редактор УП с подсветкой синтаксиса;
- автоматическое добавление отсутствующих нулей в кодах G/M;
- операции с файлами УП (создание, открытие, сохранение, импорт/экспорт).
Настройка инструмента и заготовки:
- параметрический редактор режущего инструмента;
- задание геометрических параметров резцов;
- настройка параметров заготовки (материал, размеры, форма);

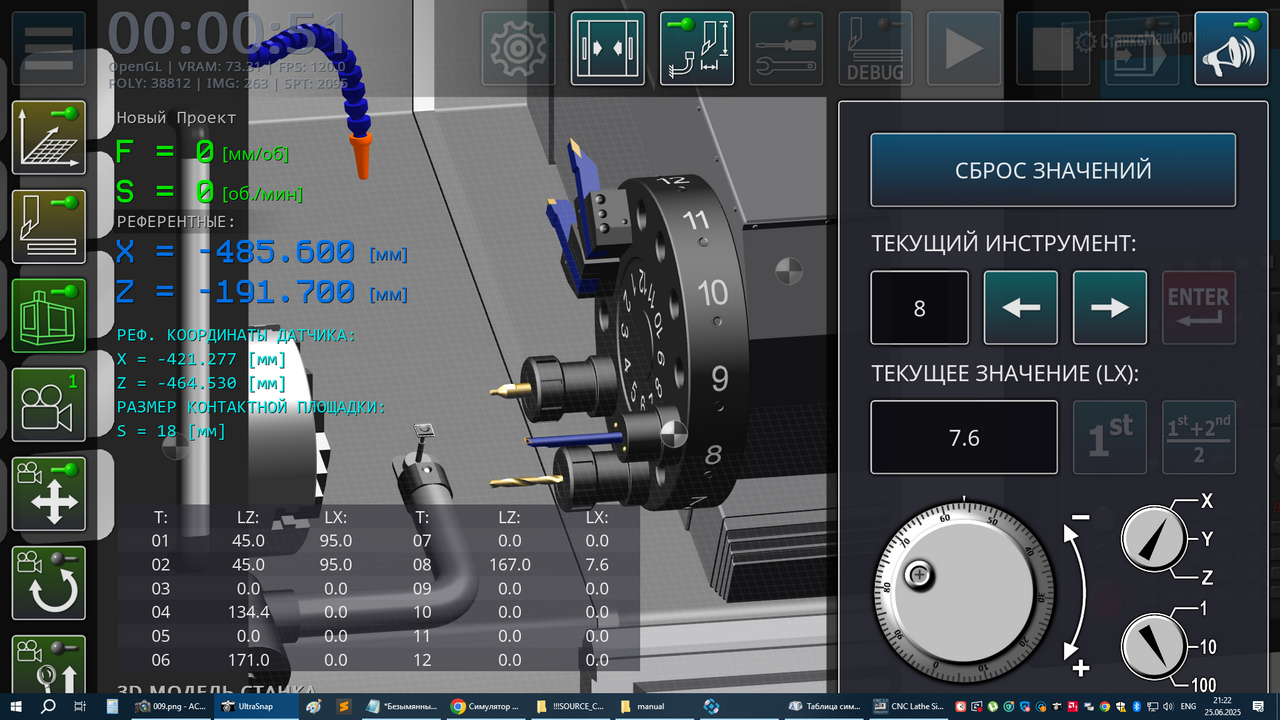

- режим привязки инструмента с помощью датчика.
Моделирование обработки:

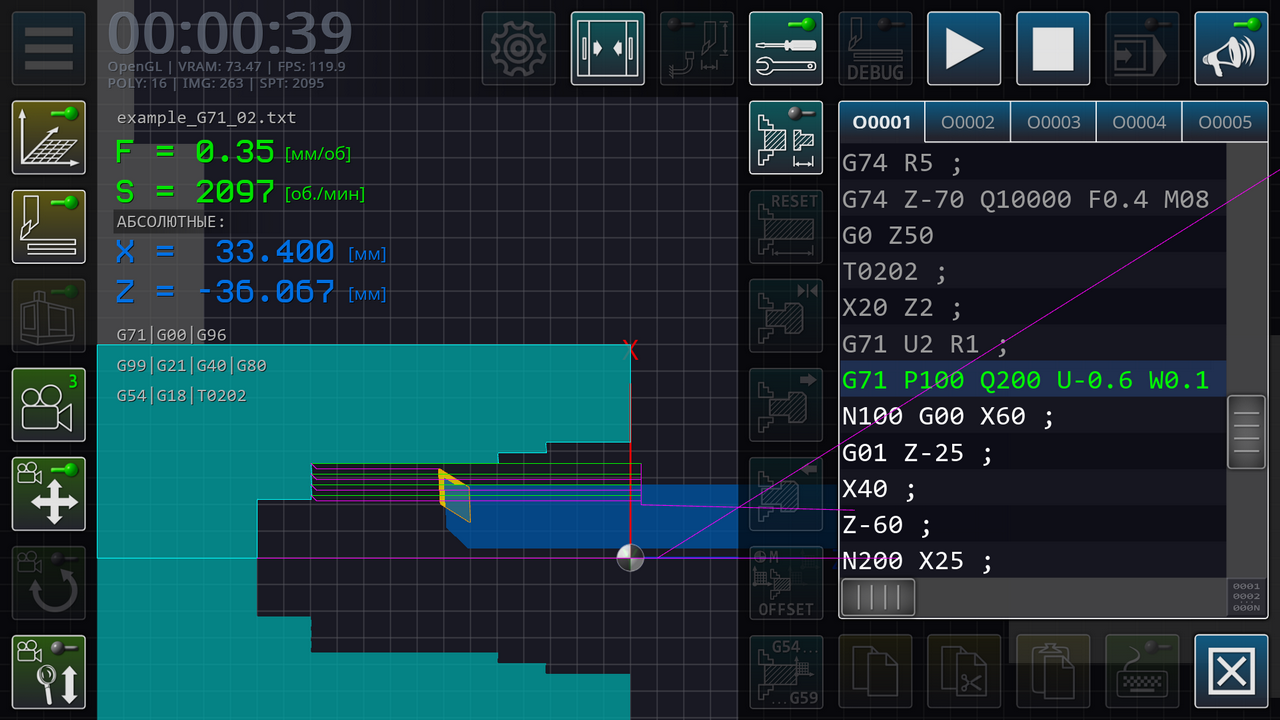

- непрерывное и пошаговое выполнение блоков УП;
- 3D‑визуализация перемещений инструмента в рабочем пространстве станка;
- 2D‑режим визуализации для упрощённого просмотра траекторий;
- моделирование поверхности резания с учётом режимов обработки;

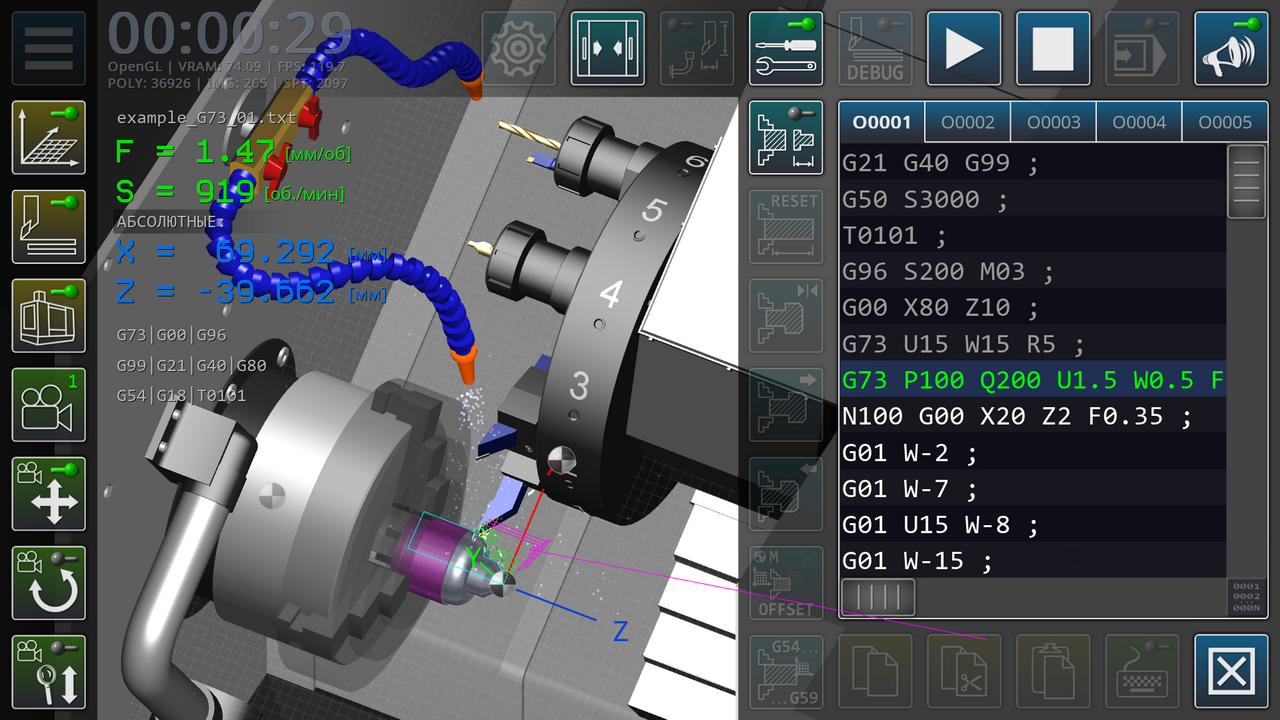

- визуализация стружки и процесса резания.
Анализ и отладка:
- система проверки столкновений инструмента с элементами станка и заготовки;
- режим быстрой отладки УП;
- индикация ошибок в коде и подсказки по их исправлению;
- расчёт режимов обработки (скорость резания, подача, глубина);
- калькулятор режимов резания.
Визуализация и измерения:

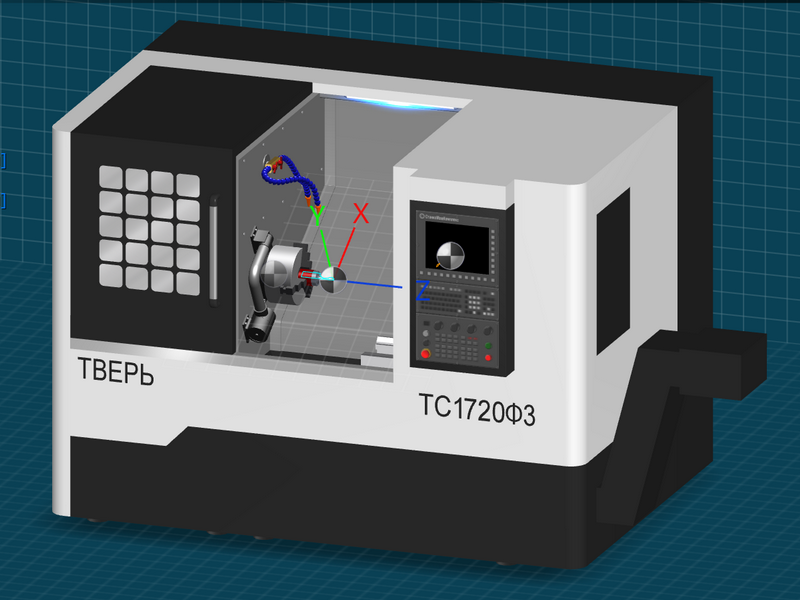

- интерактивная 3D‑модель станка с наклонной станиной, оснащённая: 12‑позиционной револьверной головкой, трёхкулачковым патроном, задней бабкой, системой подачи СОЖ;
- функция замеров детали в процессе обработки;
- дополнительные 3D‑виды детали для контроля качества обработки.
Отчётность и справочные материалы:

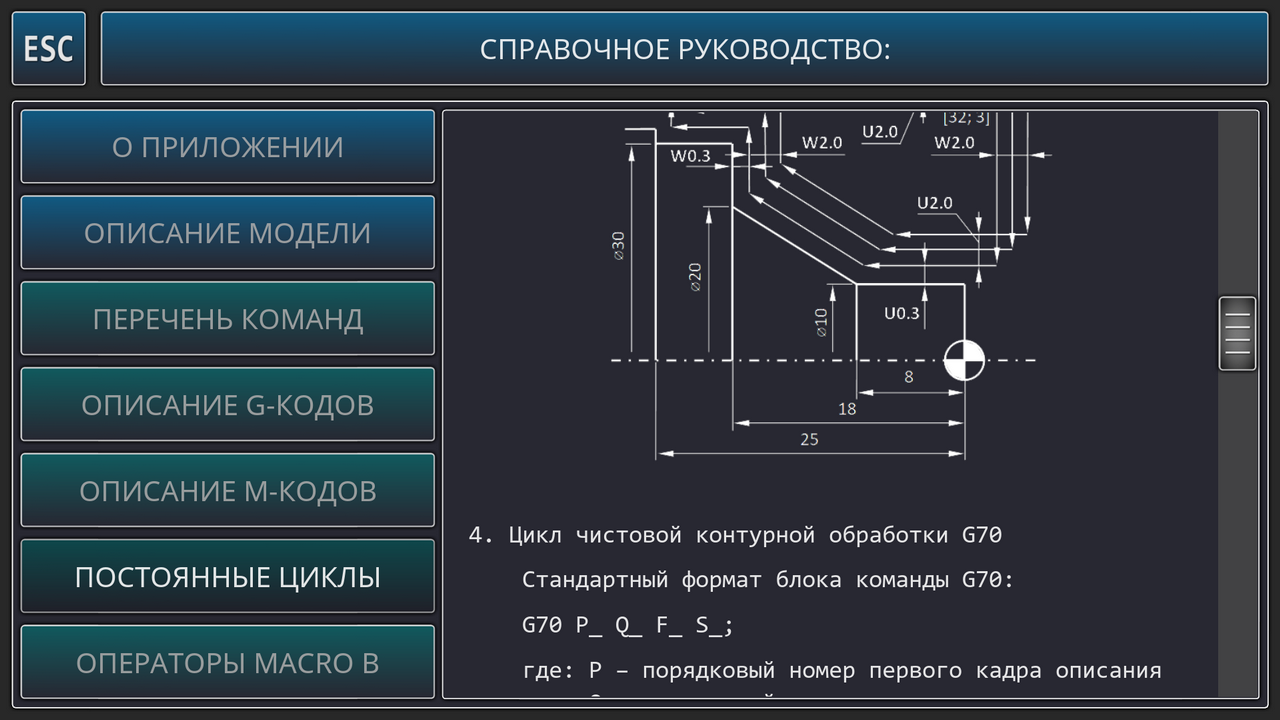

- встроенная развёрнутая справочная система по G‑коду;
- формирование отчётов о выполнении УП;

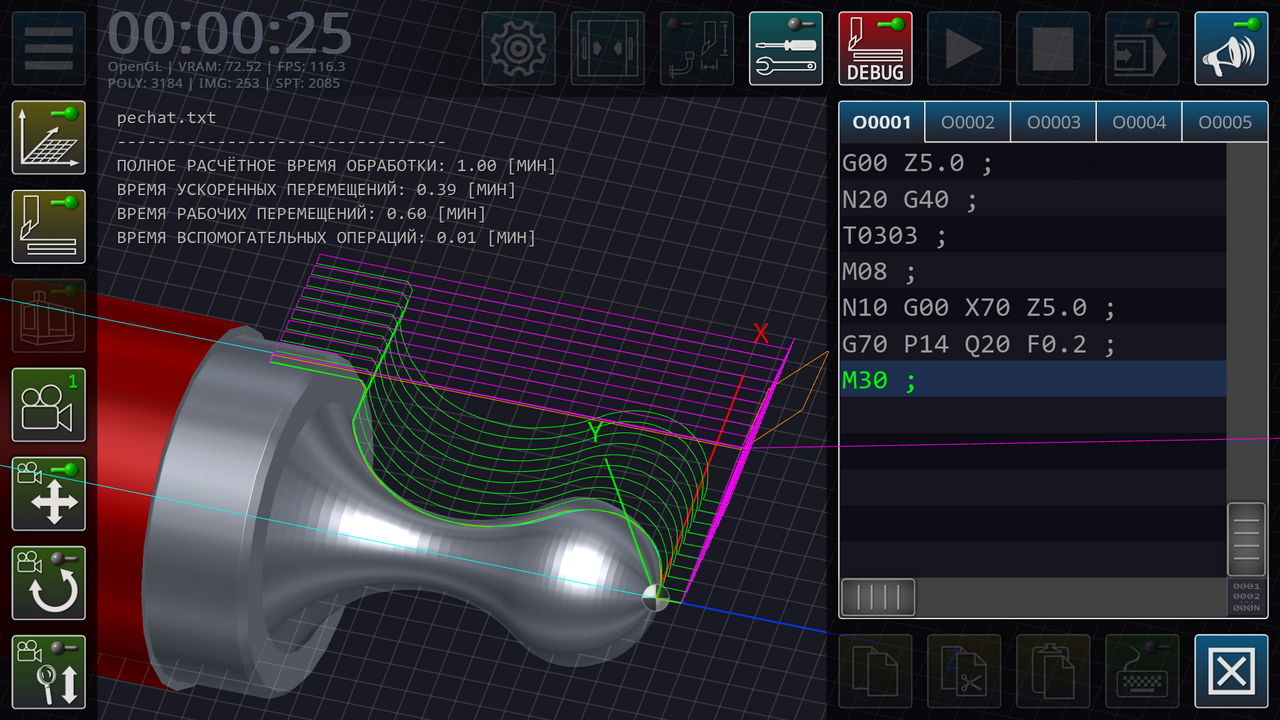

- сохранение результатов симуляции и времени цикла.
Интуитивно понятный интерфейс с разделением на функциональные зоны:

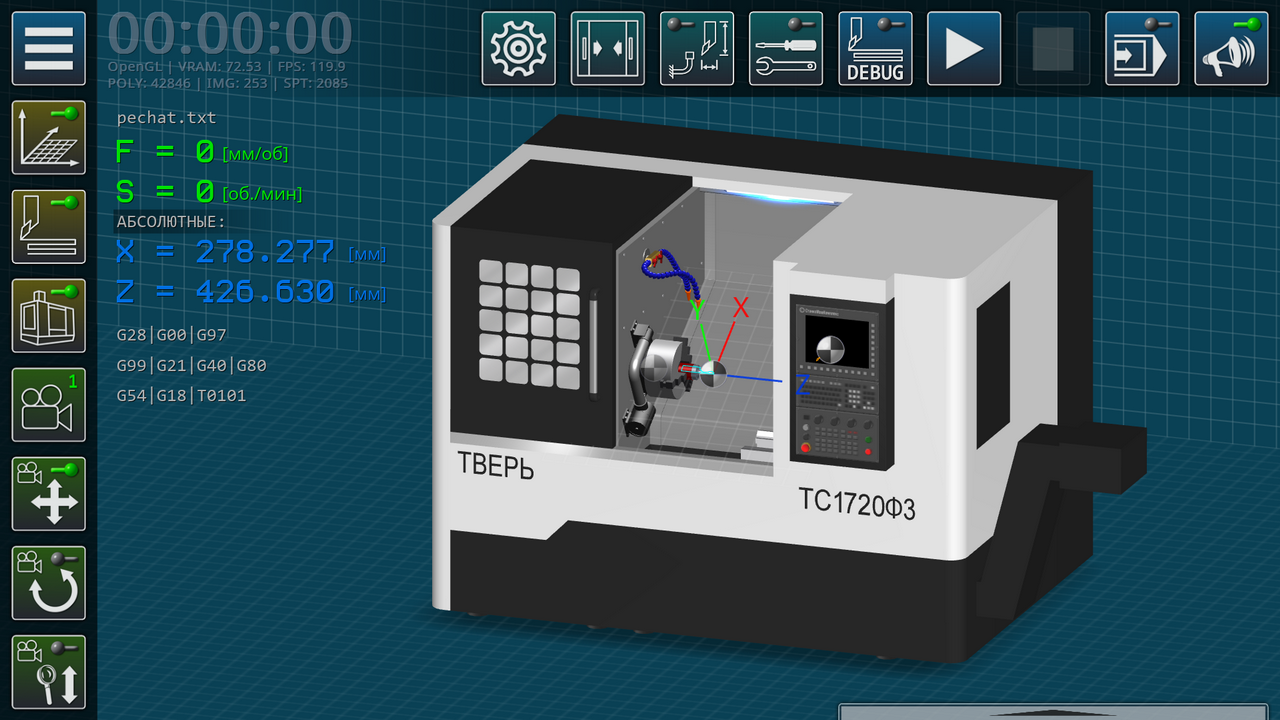

- Рабочая область: 3D/2D‑визуализация станка и процесса обработки с возможностью вращения камеры и масштабирования.
- Редактор кода: окно для ввода и редактирования УП с подсветкой синтаксиса и подсказками.
- Панель управления станком: имитация панели ЧПУ с отображением текущих режимов.
- Информационная панель: отображение параметров обработки, ошибок, времени цикла.
- Библиотека инструментов: каталог режущего инструмента с фильтрацией и поиском.
Ключевые преимущества Симулятора токарного станка с ЧПУ 3.0.1
- Реалистичность: точная модель современного токарного станка с наклонной станиной и полным набором узлов.
- Безопасность: отработка опасных операций без риска повреждения оборудования или травм.
- Экономия ресурсов: отсутствие затрат на заготовки, инструмент и электроэнергию.
- Контроль обучения: автоматическая проверка УП на ошибки и столкновения.
- Гибкость: возможность моделирования нестандартных ситуаций и ошибок для их анализа.
- Поддержка стандартов: соответствие ISO по G‑коду, поддержка метрической и дюймовой систем измерений.
- Наглядность: визуализация траекторий инструмента и процесса резания в реальном времени.
Программа предназначена для:
- студентов машиностроительных специальностей;
- учащихся профессиональных технических училищ и колледжей;
- начинающих операторов станков с ЧПУ;
- инженеров‑технологов;
- преподавателей для демонстрации технологических процессов;
- специалистов для повышения квалификации и отработки навыков.
