Виртуальный лабораторный стенд «Релейно-контакторные схемы управления электроприводом» разработан для имитационного обучения принципам проектирования и отладки релейно‑контакторных схем для управления трехфазным асинхронным электроприводом без риска аварийных ситуаций и дорогостоящего оборудования. Продукт предоставляет студентам и слушателям курсов возможность в безопасной среде собирать, тестировать и анализировать электрические схемы, используя стандартные компоненты: автоматические выключатели, контакторы, реле, кнопочные посты и другие элементы.
Стенд ориентирован на студентов электротехнических и энергетических специальностей, слушателей программ переподготовки и повышения квалификации, а также на преподавателей, разрабатывающих лабораторные практикумы.
Используйте виртуальный лабораторный стенд «Релейно-контакторные схемы управления электроприводом», чтобы обеспечить возможность обучающимся безопасно и наглядно освоить логику работы релейно‑контакторных цепей, приобрести навыки отладки и поиска ошибок в схемах, а также отработать приемы измерения электрических параметров с помощью виртуального мультиметра.
Основные функции стенда «Релейно-контакторные схемы управления электроприводом»

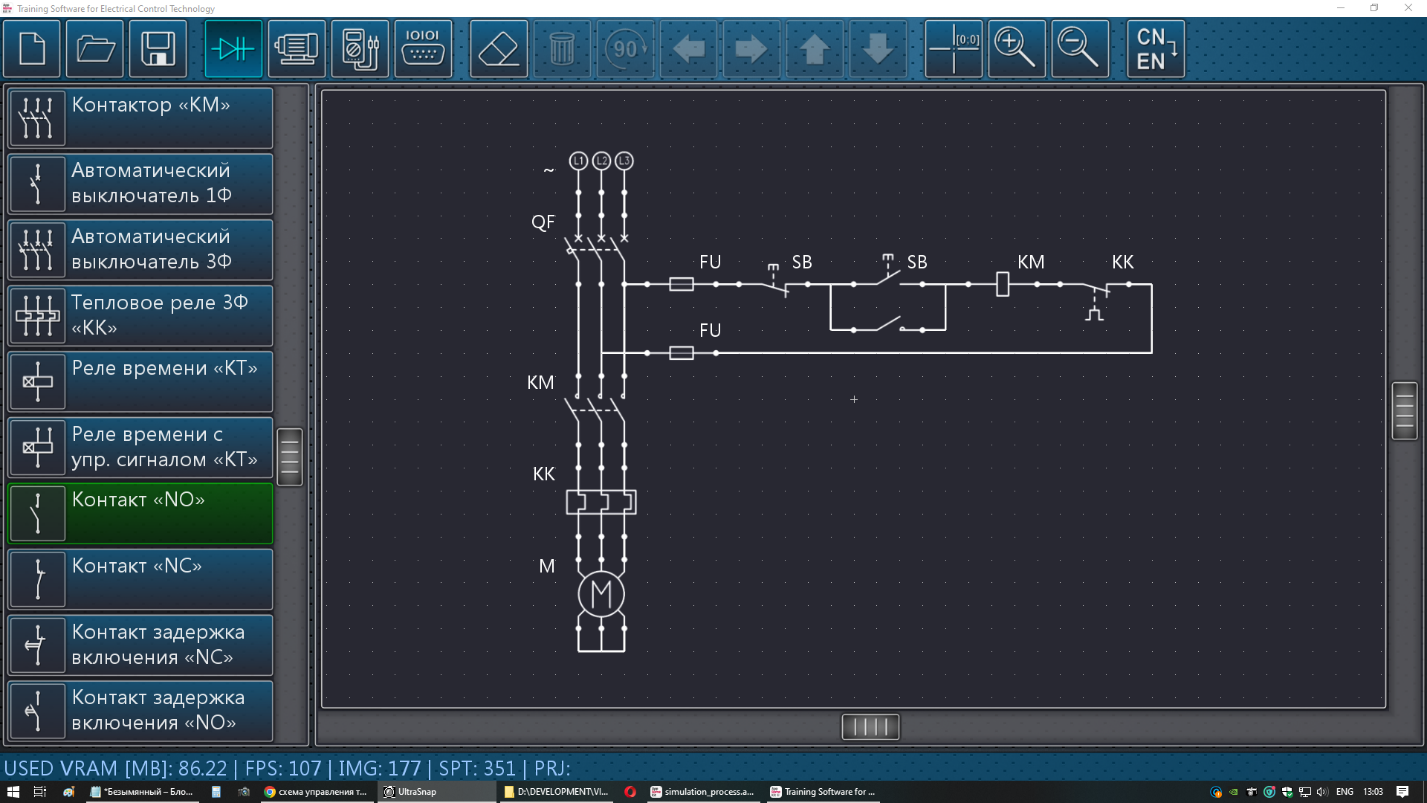

- Построение и редактирование принципиальной схемы электрической цепи. Пользователь может собирать и модифицировать принципиальные схемы, размещая и соединяя стандартные электрические компоненты.

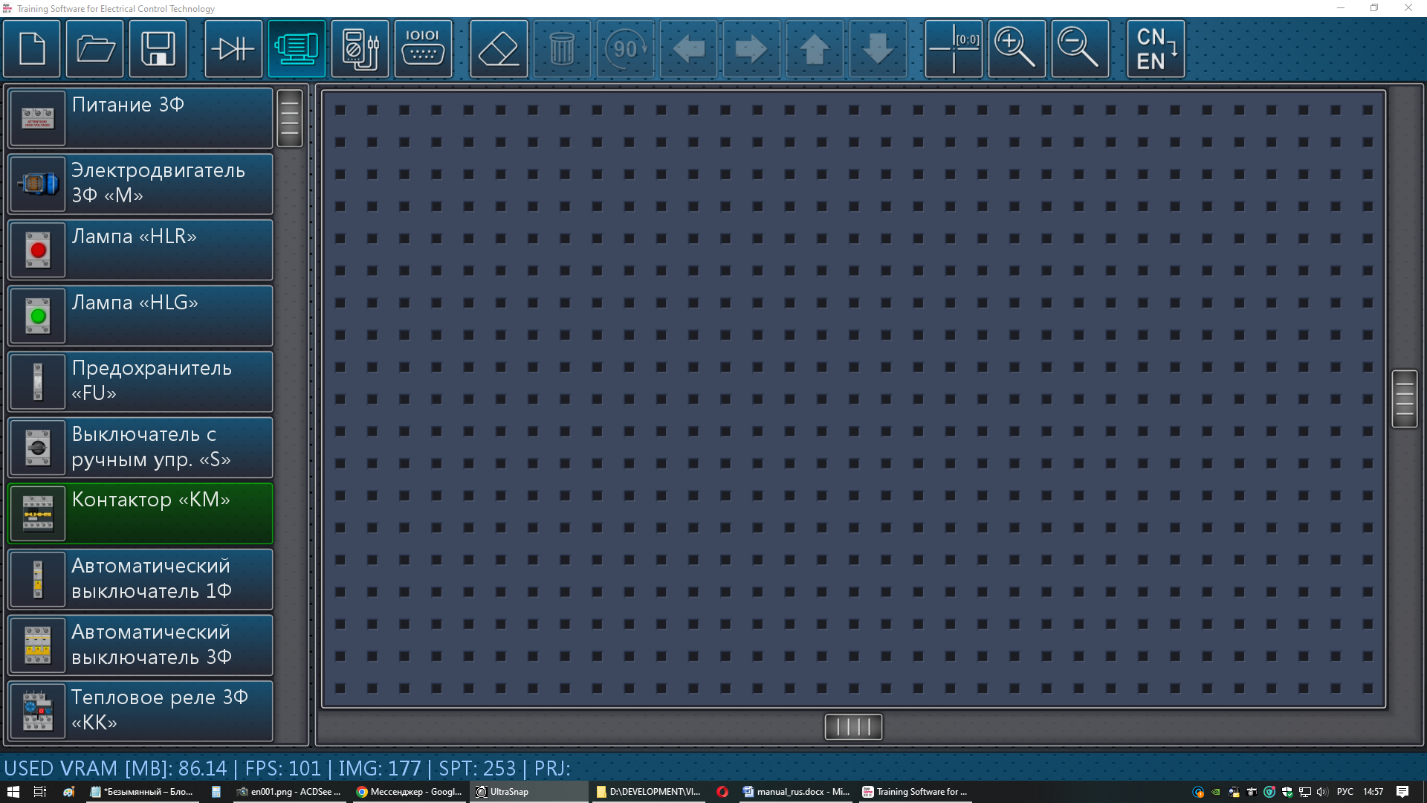

- Построение и редактирование имитационной модели лабораторного стенда. Формируется наглядная модель лабораторного стенда, что помогает соотнести условные обозначения на схеме с реальной компоновкой оборудования.
- Интерактивная симуляция. Собранная цепь запускается в режиме симуляции: можно вручную менять состояние устройств (нажимать кнопки, переключать автоматы и т. п.) и наблюдать реакцию схемы в реальном времени.

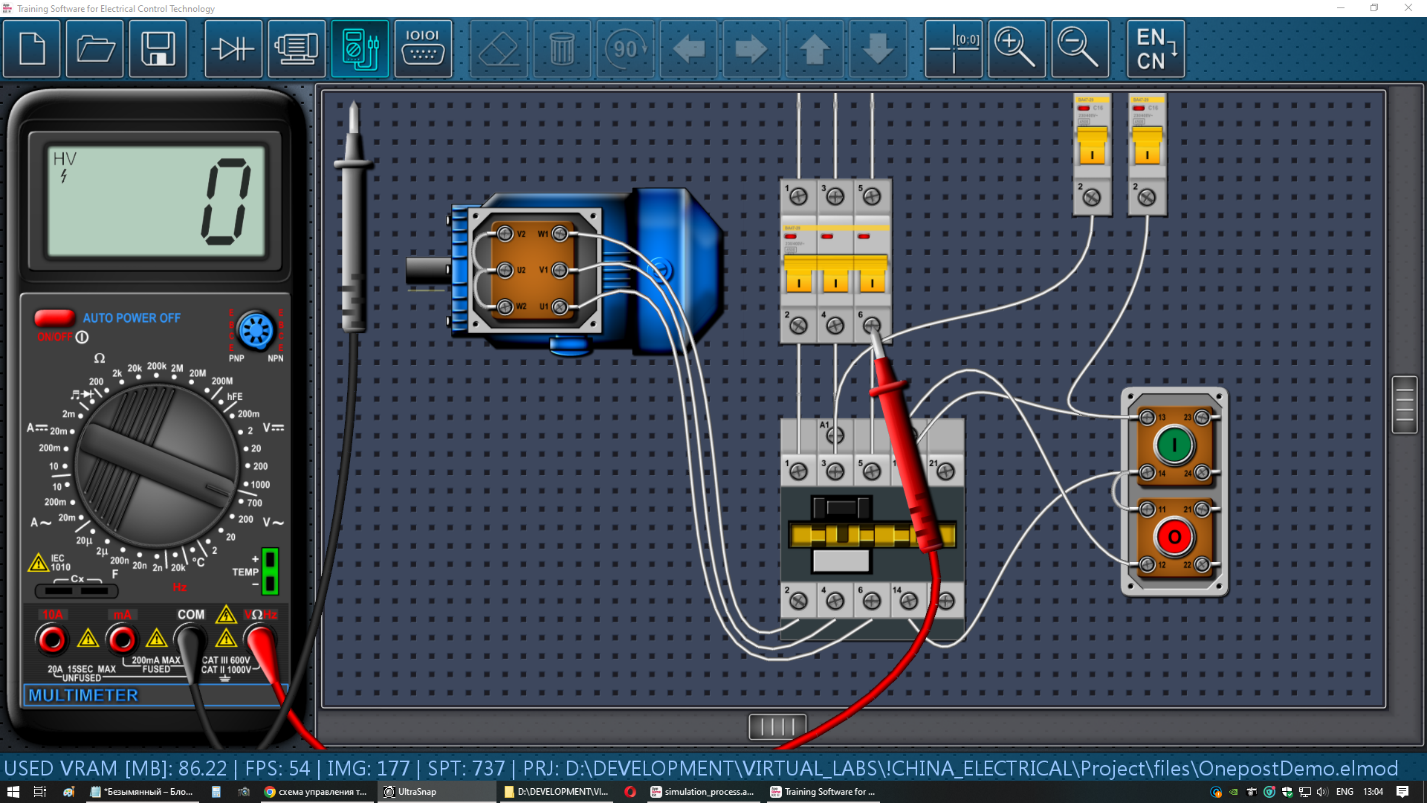

- Измерения в виртуальной среде. С помощью встроенного виртуального мультиметра можно измерять напряжение в различных точках цепи, что формирует навыки работы с измерительными приборами и анализа режимов работы схемы.
- Работа с файлами пользовательских проектов. Поддержка файлов пользовательских проектов позволяет сохранять наработки, возвращаться к ним для доработки, демонстрировать преподавателю или использовать как шаблоны для новых задач.
- Опциональное взаимодействие с реальным оборудованием. При наличии физической релейной платы возможна интеграция виртуальной среды с реальным стендом, что позволяет перейти от симуляции к практическому управлению электроприводом.
Преимущества виртуального стенда
- Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.
- Графика: компонентная база OpenGL 2.0 — обеспечивает стабильную визуализацию электрических схем и моделей стенда даже на устройствах со средними характеристиками.
- Интерфейс: доступен на русском и английском языках, что удобно для разных образовательных программ и международных проектов.
- Гибкость и многократная отработка. Студенты могут собирать и тестировать неограниченное количество вариантов схем, намеренно создавать типовые ошибки и учиться их выявлять, что невозможно в реальной лаборатории из‑за временных и ресурсных ограничений.
- Наглядность и понимание логики работы. Визуализация состояния контактов, катушек, сигналов и цепей помогает быстрее разобраться в принципах работы релейной автоматики и увидеть причинно‑следственные связи.
Стенд работает на IBM‑совместимых ПК (Microsoft Windows), компьютерах Apple Macintosh (macOS), мобильных устройствах на базе Android и iOS.
Варианты лицензирования
- Пользовательская лицензия с выдачей регистрационных ключей – установка на одно рабочее место.
- Корпоративная лицензия для организации – установка на неограниченное количество рабочих мест.
- Мобильная версия программного продукта.
Приобретайте виртуальный лабораторный стенд «Релейно-контакторные схемы управления электроприводом» для успешного освоения учащимися темы управления трехфазным асинхронным электроприводом. Навыки, полученные в виртуальной среде (чтение схем, сборка, отладка, измерения), напрямую переносятся на работу с реальными электроустановками, что позволит учащимся уверенно чувствовать себя на рабочих местах.
